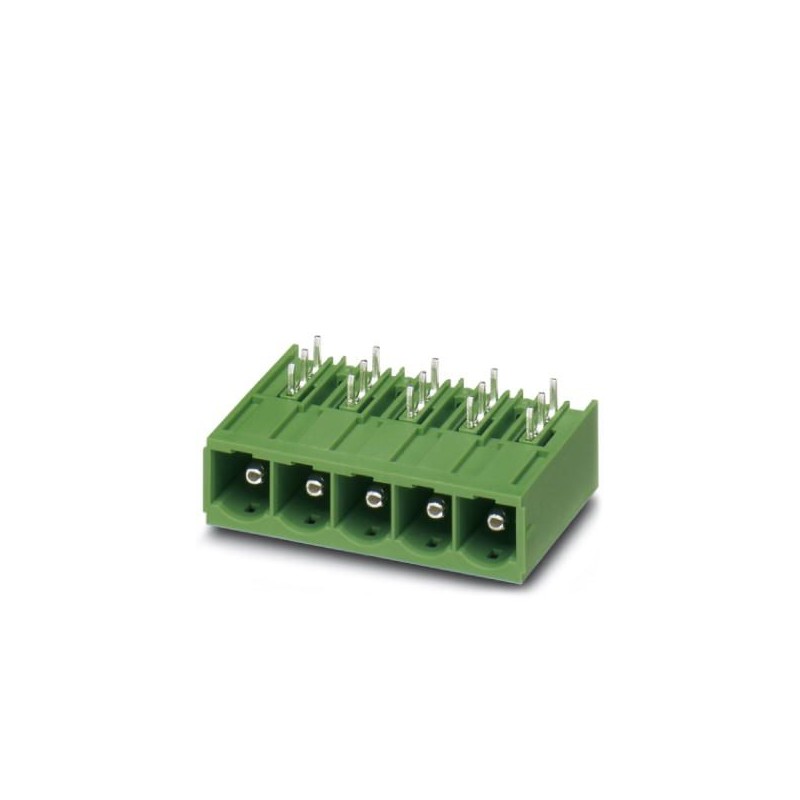

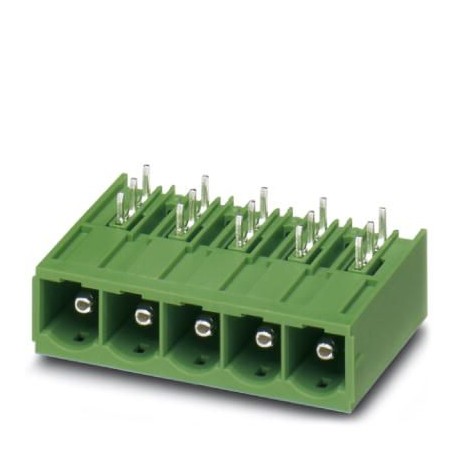

PC 6-16/ 2-G1U-10,16 1996236 PHOENIX CONTACT Custodie passaparete
PC 6-16/ 2-G1U-10,16
1996236
PHOENIX_CONTACT
50
Custodie passaparete
Alloggiamento base per circuito stampato, sezione nominale: 16 mm², colore: verde, corrente nominale: 76 A (41 A in combinazione con connettore PC 6), tensione nominale (III/2): 1000 V, superficie dei contatti: argento, tipo di contatto: maschio, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di collegamenti: 2, famiglia di articoli: PC 6-16/.. -G1U, passo: 10,16 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 4 mm, numero di pin a saldare per potenziale: 3, sistema a innesto: COMBICON PC 16, orientamento della superficie a innesto: invertito, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1996236 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABEBA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 567 (C_1_2013) |
| GTIN | 4046356037976 |
| Peso per pezzo (confezione esclusa) | 8,253 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Caratteristiche articolo
| Abbreviazione | Custodie passaparete |
|---|---|
| Sistema di spine | POWER COMBICON 16 |
| Tipo contatti | Maschio |
| Famiglia articolo | PC 6-16/..-G1U |
| Passo | 10,16 mm |
| N. poli | 2 |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Pinning lineare |
| Bloccaggio | assente |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 76 A (41 A in combinazione con connettore PC 6) |
|---|---|
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | argento galvanizzato |
| Superficie metallica zona di contatto (strato superficiale) | Argento (4 - 8 µm Ag) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (2 - 4 µm Ni), |
| Superficie metallica area di saldatura (strato superficiale) | Argento (4 - 8 µm Ag) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 4 µm Ni) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Lunghezza [ l ] | 34 mm |
| Larghezza [ w ] | 23,36 mm |
| Altezza [ h ] | 13,4 mm |
| Passo | 10,16 mm |
| Altezza (senza pin di saldatura) | 17,4 mm |
| Lunghezza pin [P] | 4 mm |
| Distanza codoli | 10,16 mm |
| Dimensioni dei codoli | 0,8 x 1,2 mm |
| Misura a | 10,16 mm |
Informazioni generali sul prodotto
| Nota | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
|---|---|
| Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | I |
|---|---|
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 2 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 10.16 mm |
| dimensione modulare dei collegamenti (EF006827) | 10.16 mm |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | argento |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.7 mm |
| lunghezza del pin (EF006825) | 4 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
