PHOENIX_CONTACTConnettori PCBPC 5/ 8-GU-7,62 1720741 PHOENIX CONTACT Connettori per circuiti stampati

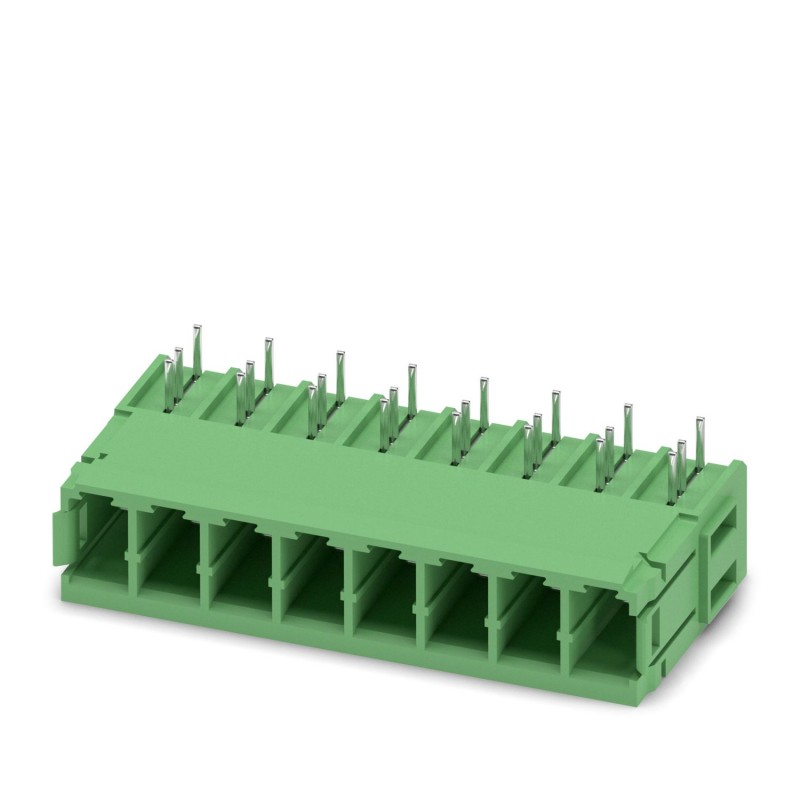

PHOENIX_CONTACT PC 5/ 8-GU-7,62 1720741 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PC 5/ 8-GU-7,62 1720741 PHOENIX CONTACT Connettori per circuiti stampati

Riferimento: PC 5/ 8-GU-7,62

Codice: 1720741

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori per circuiti stampati
Alloggiamento base per circuito stampato, sezione nominale: 6 mm², colore: verde, corrente nominale: 41 A, tensione nominale (III/2): 630 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 8, numero di file: 1, numero di poli: 8, numero di collegamenti: 8, famiglia di componenti: PC 5/.. -GU, passo: 7,62 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 4,2 mm, numero di pin a saldare per potenziale: 3, sistema a innesto: COMBICON PC 5, orientamento della faccia del plug-in: invertito, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Presa base per circuiti stampati, sezione nominale: 6 mm2, colore: verde, corrente nominale: 41 A, tensione di dimensionamento (III/2): 630 V, superficie contatti: Sn, tipo di connessione del contatto: Spina, numero dei potenziali: 8, numero di file: 1, numero poli: 8, numero di connessioni: 8, serie di prodotti: PC 5/..-GU, passo: 7,62 mm, montaggio: Saldatura a onde, layout pin: Pinning lineare, lunghezza pin [P]: 4,2 mm, numero di pin di saldatura per potenziale: 3, sistema di spine: COMBICON PC 5, Orientamento pin d'inserimento: Capovolta, bloccaggio: assente, tipo di fissaggio: assente, tipo di confezione: confezionato nel cartone

Categorie:

  • connettori ad innesto > connettore per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 412,08 €

Prezzo unitario: 8,2417 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoPresa base per circuiti stampati
Famiglia di prodottiPC 5/..-GU
Linea di prodottiCOMBICON Connectors L
TipoStandard
Numero di poli8
Passo7,62 mm
Numero collegamenti8
Numero di file1
Numero dei potenziali8
Flangia di fissaggioassente
Layout pinPinning lineare
Numero di pin di saldatura per potenziale3
Stato di manutenzione dei dati
Revisione articolo04
Caratteristiche elettriche
Corrente nominale IN41 A
Tensione nominale UN630 V
Resistività di massa0,5 mΩ
Tensione di dimensionamento (III/3)630 V
Tensione impulsiva di dimensionamento (III/3)6 kV
Tensione di dimensionamento (III/2)630 V
Tensione impulsiva di dimensionamento (III/2)6 kV
Tensione di dimensionamento (II/2)1000 V
Tensione impulsiva di dimensionamento (II/2)6 kV
Montaggio
Tipo di montaggioSaldatura a onde
Layout pinPinning lineare
Indicazioni materiale
Indicazioni materiale - contatti
NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialezincatura a caldo
Superficie metallica zona di contatto (strato superficiale)Stagno (4 - 8 µm Sn)
Superficie metallica area di saldatura (strato superficiale)Stagno (4 - 8 µm Sn)
Indicazioni materiale - custodia
Colore (Custodia)verde (6021)
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C
Note
Nota per il funzionamentoSecondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico.
Dimensioni
Disegno quotatozzyynvpzer.jpg
Passo7,62 mm
Larghezza [w]63,76 mm
Altezza [h]17,74 mm
Lunghezza [l]29,25 mm
Altezza di installazione13,54 mm
Lunghezza codoli a saldare [P]4,2 mm
Dimensioni dei codoli0,8 x 1 mm
Design del circuito stampato
Distanza codoli7,62 mm
Diametro foro1,3 mm
Controlli meccanici
Controllo visivo
Specifica di provaDIN EN 60512-1-1:2003-01
RisultatoProva superata
Controllo dimensionale
Specifica di provaDIN EN 60512-1-2:2003-01
RisultatoProva superata
Resistenza delle scritte
Specifica di provaDIN EN 60068-2-70:1996-07
RisultatoProva superata
Polarizzazione e codifica
Specifica di provaDIN EN 60512-13-5:2006-11
RisultatoProva superata
Portacontatti in uso
Specifica di provaDIN EN 60512-15-1:2009-03
Settori d’applicazione portacontatti
Applicazione >20 N		Prova superata
Forza di inserzione/trazione
RisultatoProva superata
Numero di cicli25
Forza di inserzione per polo circa8 N
Forza di trazione per polo circa6 N
Controlli elettrici
Prova termica Gruppo di controllo C
Specifica di provaDIN EN 60512-5-1:2003-01
Numero di poli testati12
Resistenza di isolamento
Specifica di provaDIN EN 60512-3-1:2003-01
Resistenza di isolamento tra poli contigui> 5 MΩ
Distanze di isolamento in aria e superficiale
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Gruppo materiale isolanteI
Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11))CTI 600
Tensione di isolamento di nominale (III/3)630 V
Tensione impulsiva nominale (III/3)6 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3)5,5 mm
valore minimo della distanza di isolamento superficiale (III/3)8 mm
Tensione di isolamento di nominale (III/2)630 V
Tensione impulsiva nominale (III/2)6 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2)5,5 mm
valore minimo della distanza di isolamento superficiale (III/2)5,5 mm
Tensione di isolamento di nominale (II/2)1000 V
Tensione impulsiva nominale (II/2)6 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2)5,5 mm
valore minimo della distanza di isolamento superficiale (II/2)5,5 mm
Condizioni ambientali e della vita elettrica
Prova vibrazioni
Specifica di provaDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenza10 - 150 - 10 Hz
Velocità sweep1 ottavo/min
Ampiezza0,35 mm (10 Hz ... 60,1 Hz)
Accelerazione5g (60,1 Hz ... 150 Hz)
Durata di prova per asse2,5 h
Direzioni di provaAsse X, Y e Z
Controllo della vita elettrica
Specifica di provaDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tensione impulsiva verticale sul livello del mare7,3 kV
Resistività di massa R10,5 mΩ
Resistività di massa R20,5 mΩ
Cicli di manovra25
Resistenza di isolamento tra poli contigui> 5 MΩ
Controllo climatico
Specifica di provaDIN EN ISO 6988:1997-03
Sollecitazione per effetto della corrosione0,2 dm3SO2su 300 dm3/40 °C/1 ciclo
Sollecitazione per effetto del calore100 °C/168  h
Tensione alternata fissa3,31 kV
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 100 °C (a seconda della curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Umidità dell'aria relativa (trasporto e stoccaggio)30 % ... 70 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Informazioni sull'imballaggio
Confezioneconfezionato nel cartone

ETIM for 1720741 Connettori a innesto (EC002637)

Nome caratteristicatipo di connettore (EF007495)
Valore caratteristicaconnettore fisso
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaperno
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica8
Nome caratteristicanumero di serie di contatti a innesto (EF006935)
Valore caratteristica1
Nome caratteristicadimensione modulare dei contatti (EF007326)
Valore caratteristica7.62 mm
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica7.62 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica41 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica630 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica6 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicastagno
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.3 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica4.2 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicaaltro
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
