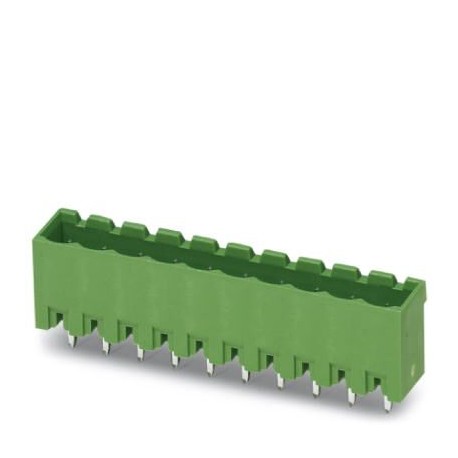

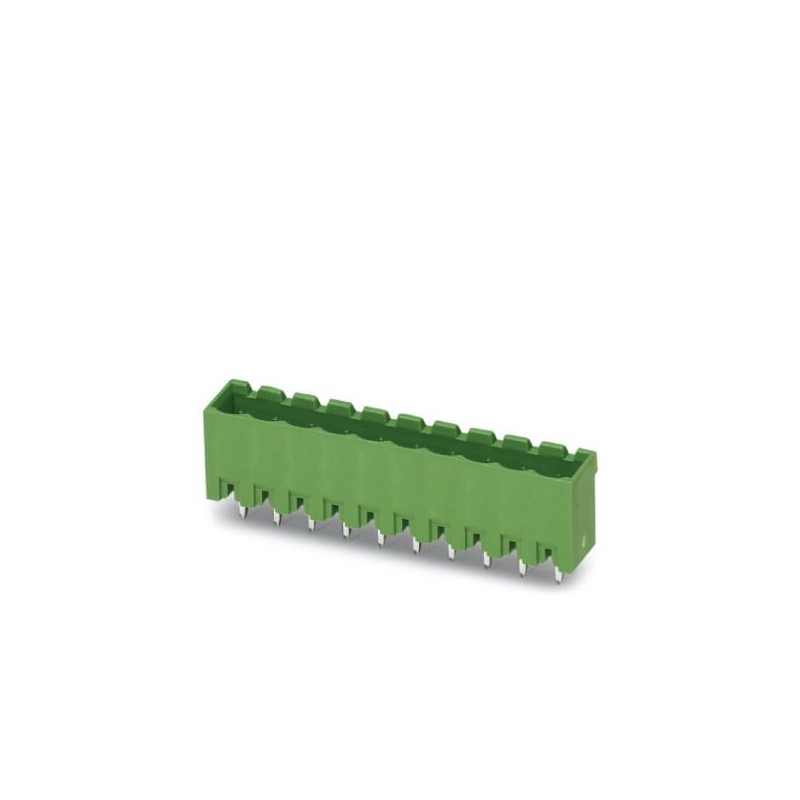

MSTBVA 2,5/ 4-G 1755532 PHOENIX CONTACT Connettori per circuiti stampati
MSTBVA 2,5/ 4-G
1755532
PHOENIX_CONTACT
250
Connettori per circuiti stampati
Presa base per circuiti stampati, corrente nominale: 12 A, tensione di dimensionamento (III/2): 320 V, sezione nominale: 2,5 mm², numero poli: 4, passo: 5 mm, colore: verde, superficie contatti: Stagno, montaggio: Saldatura ad onde, layout pin: Pinning lineare, lunghezza pin [P]: 3,9 mm
connettori ad innesto > connettore per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1755532 |
|---|---|
| Pezzi/conf. | 250 PZ |
| Sales key | AAAFEA - |
| Quantità di ordinazione minima | 250 PZ |
| Pagina catalogo | Pagina 315 (C_1_2013) |
| GTIN | 4017918029111 |
| Peso per pezzo (confezione esclusa) | 1,568 g |
| Numero tariffa doganale | 85366930 |
| Paese di origine | DE (Germania) |
