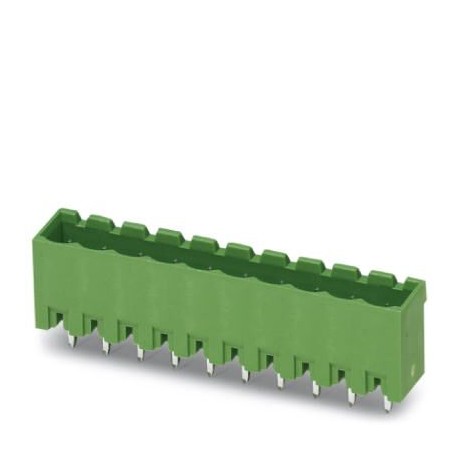

MSTBVA 2,5/15-G
1755639
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Presa base per circuiti stampati, corrente nominale: 12 A, tensione di dimensionamento (III/2): 320 V, sezione nominale: 2,5 mm², numero poli: 15, passo: 5 mm, colore: verde, superficie contatti: Stagno, montaggio: Saldatura ad onde, layout pin: Pinning lineare, lunghezza pin [P]: 3,9 mm
connettori ad innesto > connettore per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1755639 |
---|---|
Pezzi/conf. | 50 PZ |
Sales key | AAAFEA - |
Quantità di ordinazione minima | 50 PZ |
Pagina catalogo | Pagina 315 (C_1_2013) |
GTIN | 4017918029210 |
Peso per pezzo (confezione esclusa) | 5,650 g |
Numero tariffa doganale | 85366990 |
Paese di origine | DE (Germania) |
Abbreviazione | Custodie passaparete |
---|---|
Sistema di spine | CLASSIC COMBICON |
Tipo contatti | Maschio |
Famiglia articolo | MSTBVA 2,5/..-G |
Passo | 5 mm |
N. poli | 15 |
Tipo di montaggio | Saldatura ad onde |
Layout pin | Pinning lineare |
Bloccaggio | assente |
Numero di piani | 1 |
Numero collegamenti | 15 |
Numero dei potenziali | 15 |
Corrente nominale | 12 A |
---|---|
Tensione nominale | 320 V |
Tensione di dimensionamento | 250 V |
Tensione di dimensionamento (III/2) | 320 V |
Tensione di dimensionamento (II/2) | 400 V |
Tensione impulsiva di dimensionamento (III/3) | 4 kV |
Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Tensione impulsiva di dimensionamento (II/2) | 4 kV |
Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale contatto | Lega Cu |
Finitura superficiale | stagnatura galvanica |
Superficie metallica zona di contatto (strato superficiale) | Stagno (3 - 5 µm Sn) |
Superficie metallica zona di contatto (strato intermedio) | Nichel (1,3 - 3 µm Ni), |
Superficie metallica area di saldatura (strato superficiale) | Stagno (3 - 5 µm Sn) |
Superficie metallica area di saldatura (strato intermedio) | Nichel (1,3 - 3 µm Ni) |
Colore custodia | verde (6021) |
---|---|
Materiale isolante | PBT |
Gruppo materiale isolante | IIIa |
CTI secondo IEC 60112 | 225 |
Classe di combustibilità a norma UL 94 | V0 |
Lunghezza [ l ] | 8,6 mm |
---|---|
Larghezza [ w ] | 77 mm |
Altezza [ h ] | 15,9 mm |
Passo | 5 mm |
Altezza (senza pin di saldatura) | 12 mm |
Lunghezza pin [P] | 3,9 mm |
Misura a | 70 mm |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C ... 100 °C (in base alla curva di derating) |
Distanze in aria e superficiali | DIN EN 60664-1 (VDE 0110-1):2008-01 |
---|---|
Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Valore minimo distanza in aria - campo non omogeneo (III/3) | 3 mm |
Valore minimo distanza in aria - campo non omogeneo (III/2) | 3 mm |
Valore minimo distanza in aria - campo non omogeneo (II/2) | 3 mm |
Valore minimo della distanza superficiale (III/3) | 4 mm |
Valore minimo della distanza superficiale (III/2) | 3,2 mm |
Valore minimo della distanza superficiale (II/2) | 4 mm |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
eCl@ss 4.0 | 27260700 |
---|---|
eCl@ss 4.1 | 27260700 |
eCl@ss 5.0 | 27260700 |
eCl@ss 5.1 | 27260700 |
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440402 |
eCl@ss 8.0 | 27440402 |
eCl@ss 9.0 | 27440402 |
UNSPSC 6.01 | 30211810 |
---|---|
UNSPSC 7.0901 | 39121409 |
UNSPSC 11 | 39121409 |
UNSPSC 12.01 | 39121409 |
UNSPSC 13.2 | 39121409 |
UNSPSC 18.0 | 39121409 |
UNSPSC 19.0 | 39121409 |
UNSPSC 20.0 | 39121409 |
UNSPSC 21.0 | 39121409 |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes | |
PHOENIX CONTACT-1755639-MSTBVA 2,5/15-G | 145 Kbytes |
