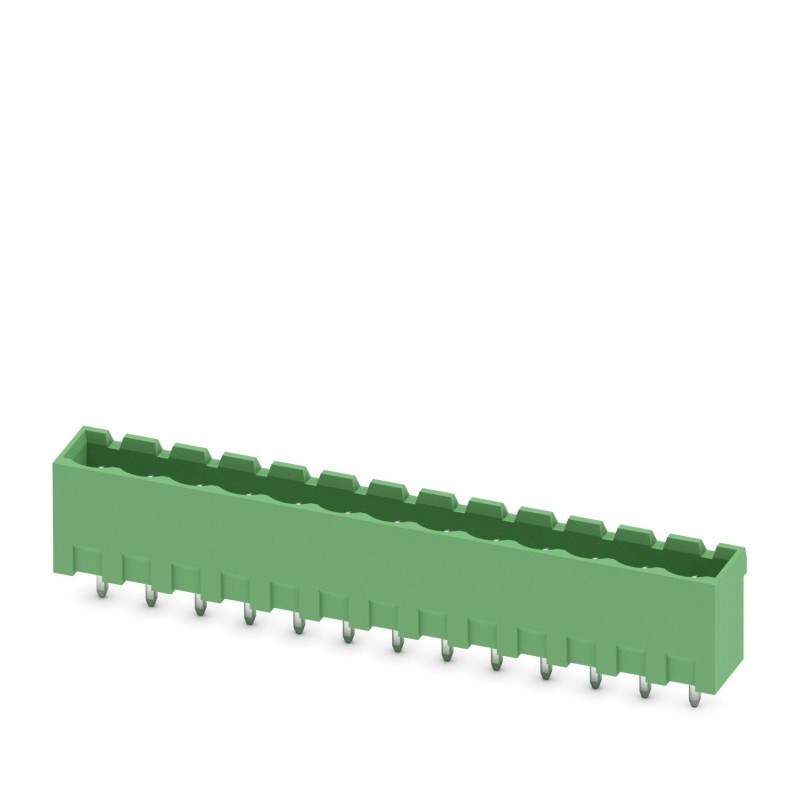

MSTBVA 2,5/13-G-5,08 1755846 PHOENIX CONTACT Connettori per circuiti stampati
MSTBVA 2,5/13-G-5,08
1755846
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 13, numero di file: 1, numero di poli: 13, numero di collegamenti: 13, famiglia di articoli: MSTBVA 2.5/.. -G, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,9 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Presa base per circuiti stampati, corrente nominale: 12 A, tensione di dimensionamento (III/2): 320 V, sezione nominale: 2,5 mm², numero poli: 13, passo: 5,08 mm, colore: verde, superficie contatti: Stagno, montaggio: Saldatura ad onde, layout pin: Pinning lineare, lunghezza pin [P]: 3,9 mm
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1755846 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFEA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 315 (C_1_2013) |
| GTIN | 4017918029425 |
| Peso per pezzo (confezione esclusa) | 4,980 g |
| Numero tariffa doganale | 85366930 |
| Paese di origine | DE (Germania) |
Caratteristiche articolo
| Abbreviazione | Custodie passaparete |
|---|---|
| Sistema di spine | CLASSIC COMBICON |
| Tipo contatti | Maschio |
| Famiglia articolo | MSTBVA 2,5/..-G |
| Passo | 5,08 mm |
| N. poli | 13 |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Pinning lineare |
| Bloccaggio | assente |
| Numero di piani | 1 |
| Numero collegamenti | 13 |
| Numero dei potenziali | 13 |
Dati elettrici
| Corrente nominale | 12 A |
|---|---|
| Tensione nominale | 320 V |
| Tensione di dimensionamento | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (3 - 5 µm Sn) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (1,3 - 3 µm Ni), |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (3 - 5 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (1,3 - 3 µm Ni) |
Indicazioni materiale - custodia
| Colore custodia | verde (6021) |
|---|---|
| Materiale isolante | PBT |
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | 225 |
| Classe di combustibilità a norma UL 94 | V0 |
Quote relative al prodotto
| Lunghezza [ l ] | 8,6 mm |
|---|---|
| Larghezza [ w ] | 68,04 mm |
| Altezza [ h ] | 15,9 mm |
| Passo | 5,08 mm |
| Altezza (senza pin di saldatura) | 12 mm |
| Lunghezza pin [P] | 3,9 mm |
| Misura a | 60,96 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (in base alla curva di derating) |
Distanze in aria e linee di fuga
| Distanze in aria e superficiali | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valore minimo distanza in aria - campo non omogeneo (III/3) | 3 mm |
| Valore minimo distanza in aria - campo non omogeneo (III/2) | 3 mm |
| Valore minimo distanza in aria - campo non omogeneo (II/2) | 3 mm |
| Valore minimo della distanza superficiale (III/3) | 4 mm |
| Valore minimo della distanza superficiale (III/2) | 3,2 mm |
| Valore minimo della distanza superficiale (II/2) | 4 mm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 13 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.9 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1755846-MSTBVA 2,5/13-G-5,08 | 148 Kbytes |
|
