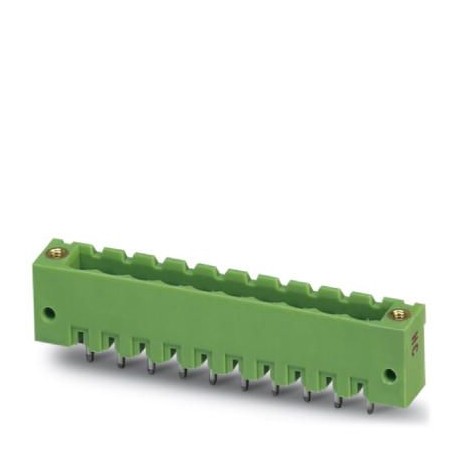

MSTBV 2,5 HC/ 2-GF-5,08 1924525 PHOENIX CONTACT Custodie passaparete
MSTBV 2,5 HC/ 2-GF-5,08
1924525
PHOENIX_CONTACT
50
Custodie passaparete
Alloggiamento della base della scheda a circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 16 A (vedi curva di declassamento), tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di collegamenti: 2, famiglia di articoli: MSTBV 2,5 HC/.. -GF, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,9 mm, numero di spinotti a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5 HC, orientamento della faccia a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: Bloccaggio pneumatico (filettatura), tipo di imballaggio: in scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1924525 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABAAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 497 (C_1_2013) |
| GTIN | 4017918613839 |
| Peso per pezzo (confezione esclusa) | 1,926 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 8,6 mm |
|---|---|
| Larghezza | 25,4 mm |
| Passo | 5,08 mm |
| Misura a | 10,16 mm |
| Larghezza [ w ] | 25,4 mm |
| Altezza [ h ] | 12 mm |
| Altezza di montaggio | 12 mm |
| Lunghezza pin a saldare | 3,9 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Distanza codoli | 5,00 mm |
| Lunghezza | 8,6 mm |
Generalità
| Famiglia articolo | MSTBV 2,5 HC/..-GF |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 16 A (vedere curva derating) |
| Corrente di carico massima | 16 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 2 |
Note generali
| Nota | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
|---|
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1924525-MSTBV 2,5 HC/ 2-GF-5,08 | 135 Kbytes |
|
