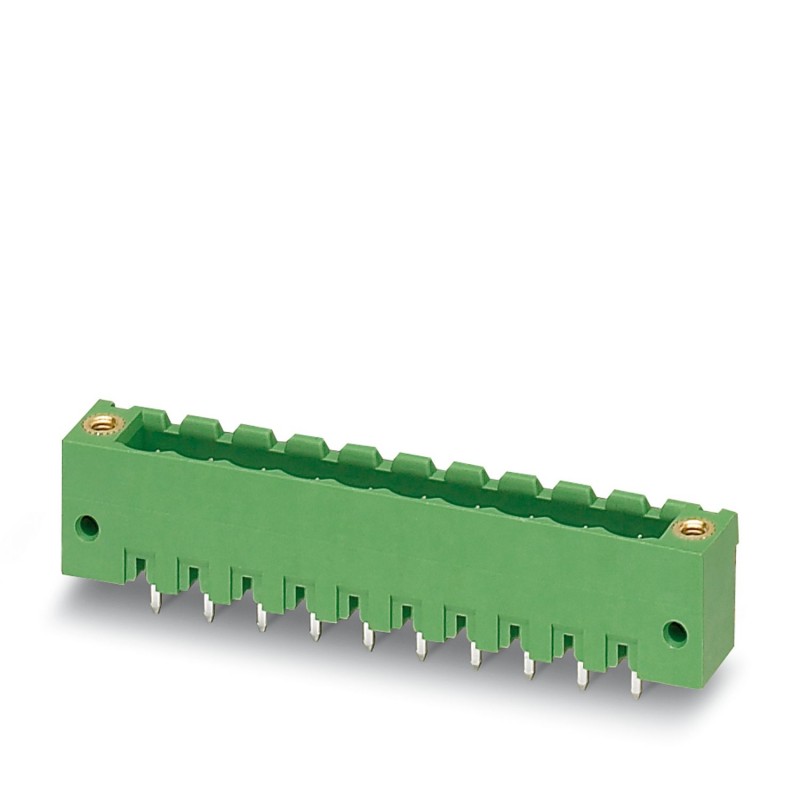

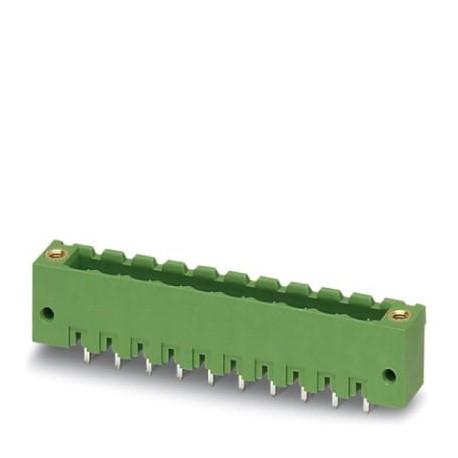

MSTBV 2,5/11-GF-5,08 EX 1796416 PHOENIX CONTACT Connettori per circuiti stampati
MSTBV 2,5/11-GF-5,08 EX
1796416
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Connettori per circuiti stampati
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 12 A, superficie di contatto: stagno, tipo di contatto: maschio, numero di file: 1, numero di poli: 11, famiglia di articoli: MSTBV 2,5/.. -GF-EX, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,9 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: serraggio sopraelevato (filettatura), tipo di imballaggio: in scatola
Presa base per circuiti stampati, sezione nominale: 2,5 mm2, colore: verde, corrente nominale: 12 A, superficie contatti: Sn, tipo di connessione del contatto: Spina, numero di file: 1, numero poli: 11, serie di prodotti: MSTBV 2,5/..-GF-EX, passo: 5,08 mm, montaggio: Saldatura a onde, layout pin: Pinning lineare, lunghezza pin [P]: 3,9 mm, numero di pin di saldatura per potenziale: 1, sistema di spine: COMBICON MSTB 2,5 EX, Orientamento pin d'inserimento: Standard, bloccaggio: Bloccaggio a vite, tipo di fissaggio: Flangia filettata, tipo di confezione: confezionato nel cartone
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Presa base per circuiti stampati |
| Famiglia di prodotti | MSTBV 2,5/..-GF-EX |
| Linea di prodotti | COMBICON Connectors M |
| Tipo | Standard |
| Numero di poli | 11 |
| Passo | 5,08 mm |
| Numero di file | 1 |
| Flangia di fissaggio | Flangia filettata |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Corrente nominale IN | 12 A |
| Tensione nominale UN | 176 V |
| Corrente nominale / sezione del conduttore | 12 A/2,5 mm² |
| Omologazione Ex | |
| Siglatura | 0344 II 2GD / Ex eb IIC Gb |
| Certificato di omologazione UE | KEMA 10ATEX0196 U |
| Certificato IECEx | IECEx KEM 10.0093U |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Flangia | |
| Coppia di serraggio | 0,3 Nm |
| Fissaggio sul circuito stampato | |
| Coppia di serraggio | 0,3 Nm |
| Vite | Vite Parker ISO 1481-ST 2,2x6,5 C o ISO 7049-ST 2,2x6,5 C |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (3 - 5 µm Sn) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (1,3 - 3 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (3 - 5 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (1,3 - 3 µm Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Nota per il funzionamento | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
| Disegno quotato |  |
| Passo | 5,08 mm |
| Larghezza [w] | 66,04 mm |
| Altezza [h] | 15,9 mm |
| Lunghezza [l] | 8,6 mm |
| Altezza di installazione | 12 mm |
| Lunghezza codoli a saldare [P] | 3,9 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Design del circuito stampato | |
| Diametro foro | 1,4 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| corrente nominale In (EF008250) | 12 A |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.9 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -60 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
