PHOENIX_CONTACTConnettori PCBMSTBA 2,5/ 4-G-5,08-LR 1809092 PHOENIX CONTACT Connettori per circuiti stampati

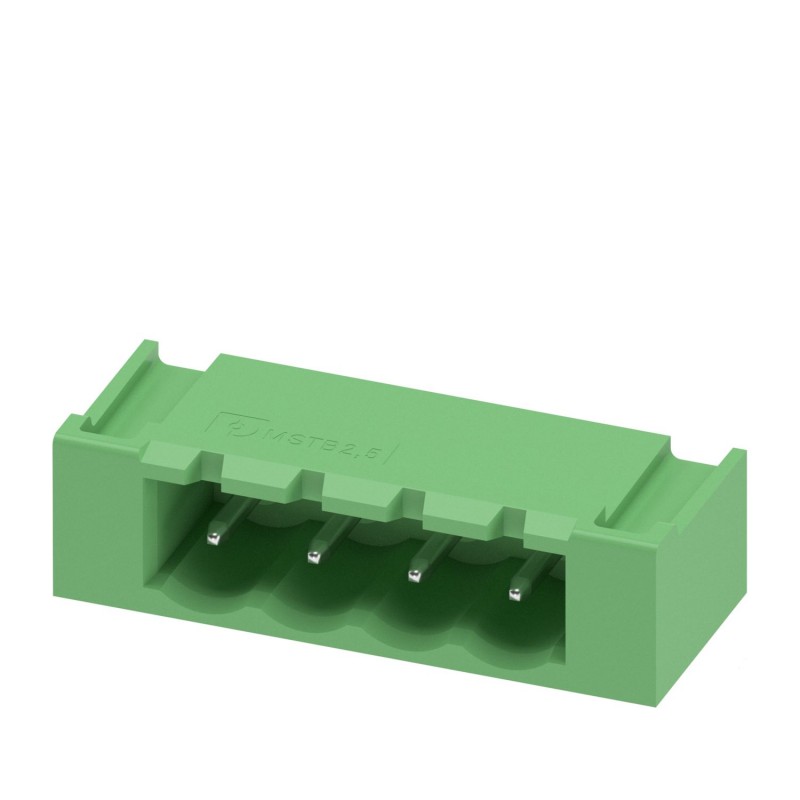

PHOENIX_CONTACT MSTBA 2,5/ 4-G-5,08-LR 1809092 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MSTBA 2,5/ 4-G-5,08-LR 1809092 PHOENIX CONTACT Connettori per circuiti stampati

Riferimento: MSTBA 2,5/ 4-G-5,08-LR

Codice: 1809092

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori per circuiti stampati
Custodia base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 4, numero di file: 1, numero di poli: 4, numero di collegamenti: 4, famiglia di articoli: MSTBA 2.5/.. -G-LR, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin di saldatura per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, bloccaggio: blocco a scatto, tipo di fissaggio: Lock & Release, tipo di imballaggio: in scatola
Alloggiamento della base della scheda, sezione nominale: 2,5 mm2, colore: verde, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: Sn, tipo di collegamento dei contatti: maschio, numero di potenziali: 4, numero di file: 1, numero di poli: 4, numero di collegamenti: 4, famiglia di articoli: MSTBA 2.5/.. -G-LR, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,23 mm, numero di spinotti a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, blocco: Lock and Release, tipo di fissaggio: Lock & Release air clamping (filettatura), tipo di imballaggio: Imballaggio in scatola

Categorie:

  • connettori ad innesto > connettore per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 78,23 €

Prezzo unitario: 1,5646 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione1809092
Pezzi/conf.50 PZ
Sales keyAAAFDA -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 315 (C_1_2013)
GTIN4046356702546
Peso per pezzo (confezione esclusa)2,736 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Dimensioni

Lunghezza [ l ]12 mm
Larghezza30,48 mm
Passo5,08 mm
Misura a15,24 mm
Larghezza [ w ]30,48 mm
Altezza [ h ]12,1 mm
Altezza di montaggio8,6 mm
Lunghezza pin a saldare3,5 mm
Dimensioni dei codoli1 x 1 mm
Lunghezza12 mm

Generalità

Famiglia articoloMSTBA 2,5/..-G-LR
Gruppo materiale isolanteIIIa
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV
Tensione di dimensionamento (III/3)250 V
Tensione di dimensionamento (III/2)320 V
Tensione di dimensionamento (II/2)400 V
Attacco a normaEN-VDE
Corrente nominale IN12 A
Corrente di carico massima12 A
Materiale isolantePBT
Classe di combustibilità a norma UL 94V0
Coloreverde
N. poli4

Normative e prescrizioni

Attacco a normaEN-VDE
CUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1809092 Connettori a innesto (EC002637)

Nome caratteristicatipo di connettore (EF007495)
Valore caratteristicaconnettore fisso
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaperno
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di serie di contatti a innesto (EF006935)
Valore caratteristica1
Nome caratteristicadimensione modulare dei contatti (EF007326)
Valore caratteristica5.08 mm
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica5.08 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica12 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica320 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicastagno
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.4 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica3.23 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicabloccare in posizione
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1809092-MSTBA 2,5/ 4-G-5,08-LR
131 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
