PHOENIX_CONTACTConnettori PCBMDSTBW 2,5/ 4-G 1846836 PHOENIX CONTACT Custodie passaparete

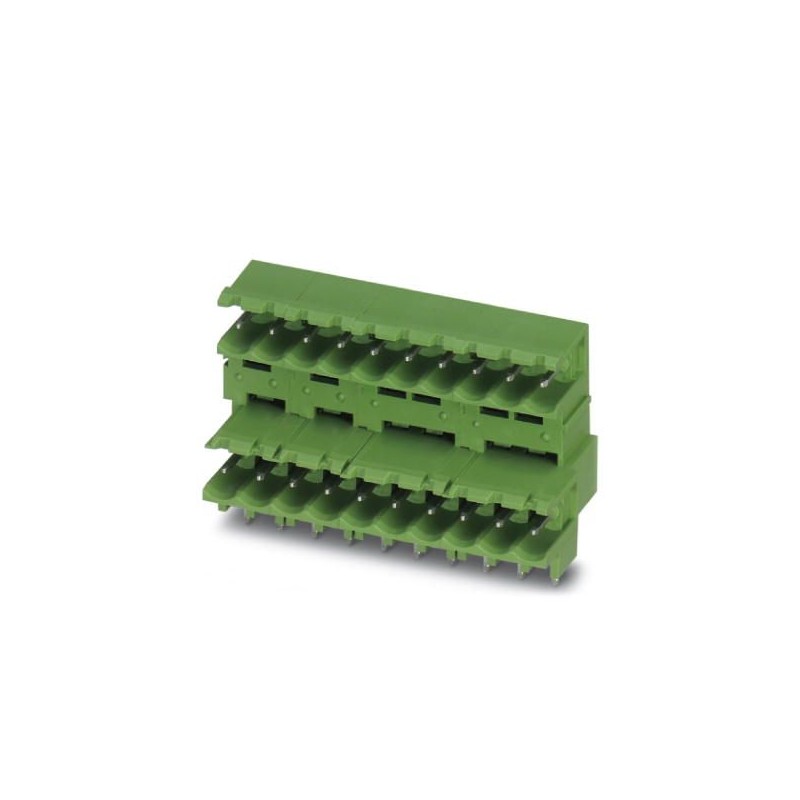

PHOENIX_CONTACT MDSTBW 2,5/ 4-G 1846836 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

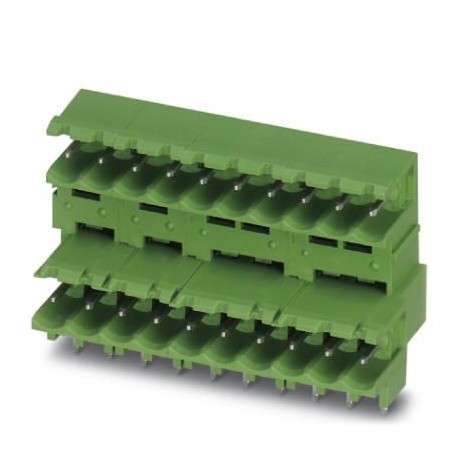

MDSTBW 2,5/ 4-G 1846836 PHOENIX CONTACT Custodie passaparete

Riferimento: MDSTBW 2,5/ 4-G

Codice: 1846836

Produttore: PHOENIX_CONTACT

Descrizione:

Custodie passaparete
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 10 A, tensione di dimensionamento (III/2): 320 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 8, numero di file: 2, numero di poli per fila: 4, numero di collegamenti: 8, famiglia di articoli: MDSTBW 2,5/.. -G, passo: 5 mm, montaggio: saldatura ad onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,8 mm, Stecksystem: CLASSIC COMBICON, Blocco: senza, tipo di imballaggio: imballato in scatola, L'articolo può essere allineato con diversi numeri di poli! In caso di combinazione con componenti a innesto MVSTB o FKCV, è necessario utilizzare rispettivamente un connettore MVSTBW (o FKCVW) e un connettore MVSTBR (o FKCVR). Non è possibile una combinazione con i componenti plug-in TMSTBP!

Categorie:

  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1846836
Pezzi/conf.50 PZ
Sales keyAAAFGA -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 329 (C_1_2013)
GTIN4017918183806
Peso per pezzo (confezione esclusa)6,538 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Dimensioni

Lunghezza [ l ]22,1 mm
Larghezza22,5 mm
Passo5 mm
Misura a15 mm
Larghezza [ w ]22,5 mm
Altezza [ h ]27,5 mm
Altezza di montaggio23,7 mm
Lunghezza pin a saldare3,8 mm
Dimensioni dei codoli1 x 1 mm
Lunghezza22,1 mm

Generalità

Famiglia articoloMDSTBW 2,5/..-G
Gruppo materiale isolanteIIIa
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV
Tensione di dimensionamento (III/3)250 V
Tensione di dimensionamento (III/2)320 V
Tensione di dimensionamento (II/2)400 V
Attacco a normaEN-VDE
Corrente nominale IN10 A
Corrente di carico massima10 A
Materiale isolantePBT
Classe di combustibilità a norma UL 94V0
Coloreverde
N. poli4

Normative e prescrizioni

Attacco a normaEN-VDE
CSA
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia
