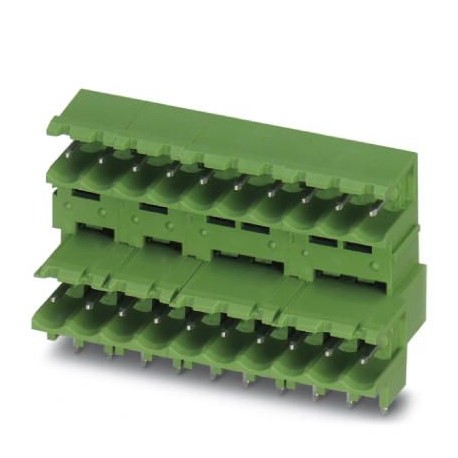

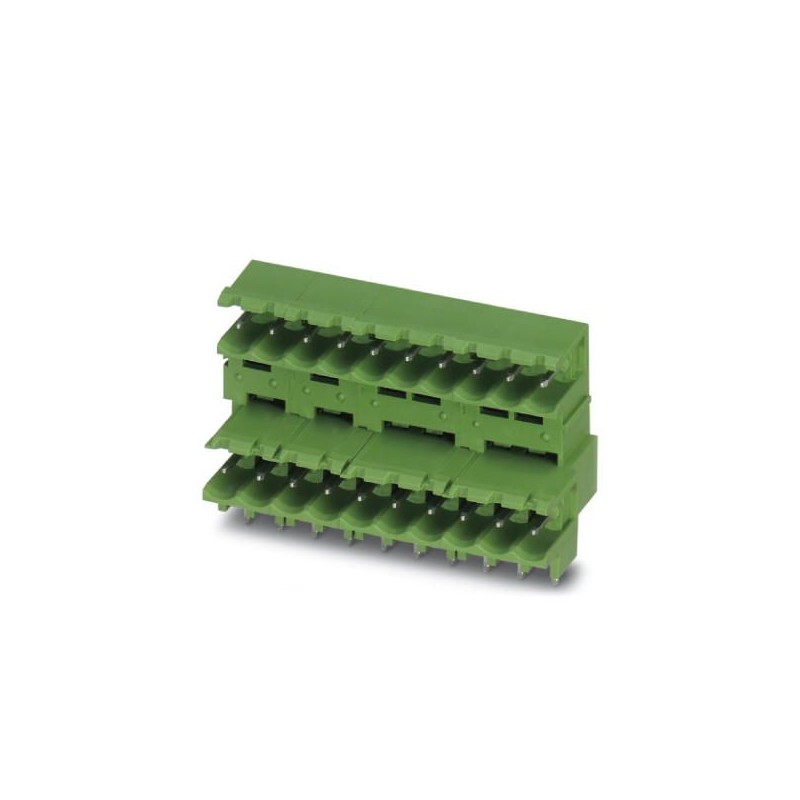

MDSTBW 2,5/ 3-G 1802427 PHOENIX CONTACT Custodie passaparete
MDSTBW 2,5/ 3-G
1802427
PHOENIX_CONTACT
50
Custodie passaparete
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 10 A, tensione di dimensionamento (III/2): 320 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 6, numero di file: 2, numero di poli per fila: 3, numero di collegamenti: 6, famiglia di articoli: MDSTBW 2,5/.. -G, passo: 5 mm, montaggio: saldatura ad onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,8 mm, Stecksystem: CLASSIC COMBICON, Blocco: senza, tipo di imballaggio: imballato in scatola, L'articolo può essere allineato con diversi numeri di poli! In caso di combinazione con componenti a innesto MVSTB o FKCV, è necessario utilizzare rispettivamente un connettore MVSTBW (o FKCVW) e un connettore MVSTBR (o FKCVR). Non è possibile una combinazione con i componenti plug-in TMSTBP!
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1802427 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFGA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 329 (C_1_2013) |
| GTIN | 4017918045425 |
| Peso per pezzo (confezione esclusa) | 4,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 22,1 mm |
|---|---|
| Larghezza | 17,5 mm |
| Passo | 5 mm |
| Misura a | 10 mm |
| Larghezza [ w ] | 17,5 mm |
| Altezza [ h ] | 31,8 mm |
| Altezza di montaggio | 28 mm |
| Lunghezza pin a saldare | 3,8 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Lunghezza | 22,1 mm |
Generalità
| Famiglia articolo | MDSTBW 2,5/..-G |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 10 A |
| Corrente di carico massima | 10 A |
| Materiale isolante | PBT |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1802427-MDSTBW 2,5/ 3-G | 152 Kbytes |
|
