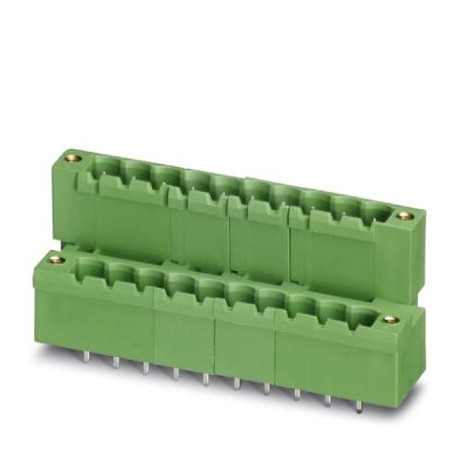

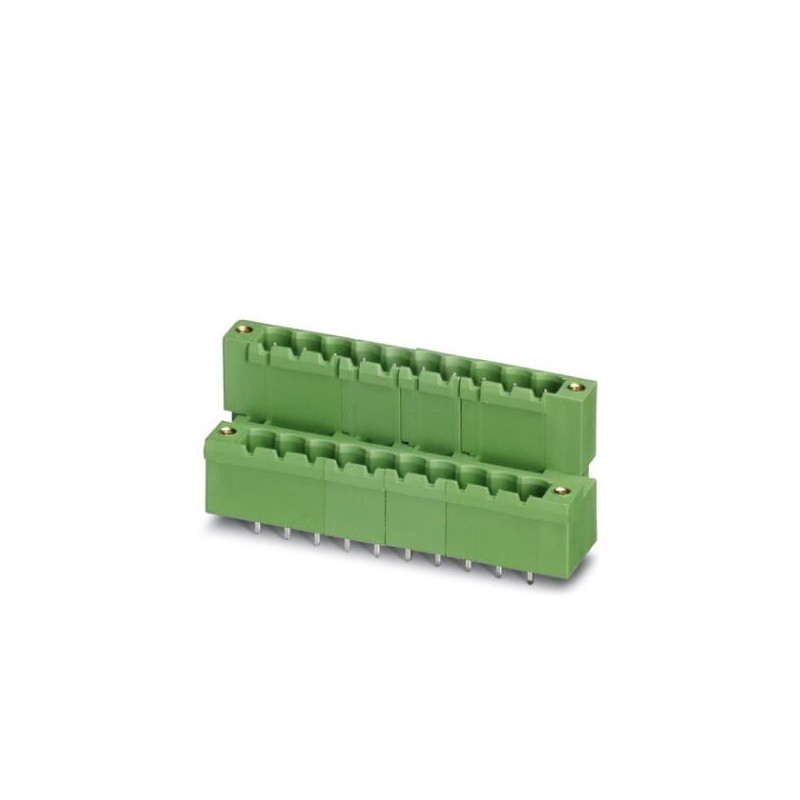

MDSTBV 2,5/ 4-GF-5,08 1845659 PHOENIX CONTACT Custodie passaparete
MDSTBV 2,5/ 4-GF-5,08
1845659
PHOENIX_CONTACT
50
Custodie passaparete
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 10 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 8, numero di file: 2, numero di poli: 4, numero di collegamenti: 8, famiglia di articoli: MDSTBV 2.5/.. -GF, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,9 mm, numero di perni a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: Bloccaggio pneumatico (filettatura), tipo di imballaggio: imballaggio in scatola, L'articolo può essere allineato con diversi numeri di poli! In caso di combinazione con componenti a innesto MVSTB o FKCV, è necessario utilizzare rispettivamente un connettore MVSTBW (o FKCVW) e un connettore MVSTBR (o FKCVR). Non è possibile una combinazione con i componenti plug-in TMSTBP!
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1845659 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFHA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 331 (C_1_2013) |
| GTIN | 4017918184322 |
| Peso per pezzo (confezione esclusa) | 9,792 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 23,7 mm |
|---|---|
| Larghezza | 33,02 mm |
| Passo | 5,08 mm |
| Misura a | 15,24 mm |
| Larghezza [ w ] | 33,02 mm |
| Altezza [ h ] | 26 mm |
| Altezza di montaggio | 22,1 mm |
| Lunghezza pin a saldare | 3,9 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Distanza codoli | 15,24 mm |
| Lunghezza | 23,7 mm |
Generalità
| Famiglia articolo | MDSTBV 2,5/..-GF |
|---|---|
| Gruppo materiale isolante | III |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 10 A |
| Corrente di carico massima | 10 A |
| Materiale isolante | PBT |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 4 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 8 |
| numero di serie di contatti a innesto (EF006935) | 2 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| corrente nominale In (EF008250) | 10 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.9 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1845659-MDSTBV 2,5/ 4-GF-5,08 | 146 Kbytes |
|
