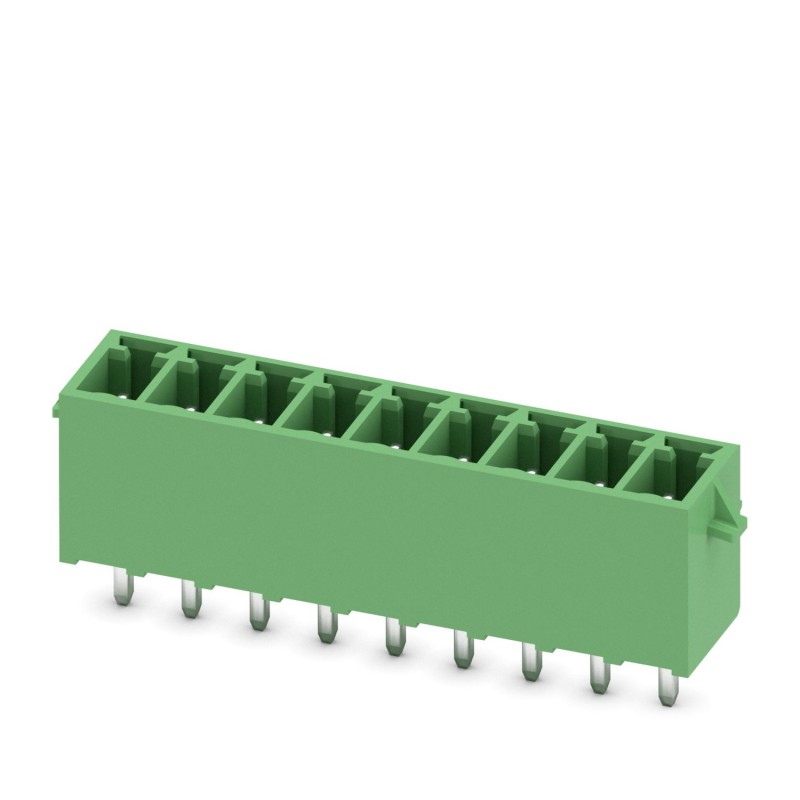

MCV 1,5/ 9-G-3,5-RN 1731552 PHOENIX CONTACT Connettori per circuiti stampati
MCV 1,5/ 9-G-3,5-RN
1731552
PHOENIX_CONTACT
100
Connettori per circuiti stampati
Alloggiamento base per circuito stampato, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 9, numero di file: 1, numero di poli: 9, numero di collegamenti: 9, famiglia di articoli: MCV 1.5/.. -G-RN, passo: 3,5 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,4 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MC 1,5, orientamento della superficie a innesto: standard, bloccaggio: chiusura a scatto, tipo di fissaggio: sporgenza della presa, tipo di imballaggio: in scatola
Collettori PCB, sezione nominale: 1,5 mm2, colore: verde, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie di contatto: Sn, tipo di connessione a contatto: Pin, numero di potenziali: 9, numero di righe: 1, numero di posizioni: 9, numero di connessioni: 9, gamma di prodotti: MCV 1,5/.. -G-RN, passaggio: 3,5 mm, montaggio: saldatura a onda, disposizione dei pin: Pin lineare, perno saldatore [P]: 3,4 mm, numero di perni di saldatura per potenziale: 1, sistema di spine: COMBICON MC 1.5, schema connettore perno: Standard, bloccaggio: blocco a morsetta, montaggio: muso di accoppiamento, tipo di imballaggio: confezionato in cartone
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1731552 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEDA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 227 (C_1_2013) |
| GTIN | 4046356158992 |
| Peso per pezzo (confezione esclusa) | 2,116 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 7,25 mm |
|---|---|
| Larghezza | 35,7 mm |
| Passo | 3,5 mm |
| Misura a | 28 mm |
| Larghezza [ w ] | 35,7 mm |
| Altezza [ h ] | 12,6 mm |
| Altezza di montaggio | 9,2 mm |
| Lunghezza pin a saldare | 3,4 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Lunghezza | 7,25 mm |
Generalità
| Famiglia articolo | MCV 1,5/..-G-RN |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 250 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A |
| Materiale isolante | PBT |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 9 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 9 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.5 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 3.4 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1731552-MCV 1,5/ 9-G-3,5-RN | 149 Kbytes |
|
