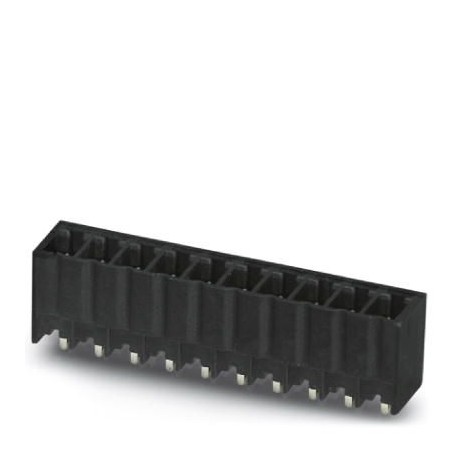

MCV 1,5/ 2-G-3,5 P14 THR 1780192 PHOENIX CONTACT Connettori per circuiti stampati
MCV 1,5/ 2-G-3,5 P14 THR
1780192
PHOENIX_CONTACT
100
Connettori per circuiti stampati
Circuito stampato alloggiamento base, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 8 A, tensione di dimensionamento (III/2): 160 V, contatti di superficie: Stagno, tipo di contatto: Maschio, Numero potenziali: 2, Numero di righe: 1, Numero di poli per riga: 2, numero di connessioni: 2, famiglia di articoli: MCV 1.5/.. -G-THR, passo: 3,5 mm, montaggio: saldatura THR, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 1,4 mm, Stecksystem: MINI COMBICON, Chiusura: sin, tipo di imballaggio: in scatola, Troverete maggiori informazioni per l'utente e raccomandazioni di progettazione sulla tecnologia Through Hole Reflow all'indirizzo: Download
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1780192 |
|---|---|
| Pezzi/conf. | 100 PZ |
| Sales key | AAAEDB - |
| Quantità di ordinazione minima | 100 PZ |
| Pagina catalogo | Pagina 215 (C_1_2013) |
| GTIN | 4046356531962 |
| Peso per pezzo (confezione esclusa) | 0,346 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 6,9 mm |
|---|---|
| Larghezza | 8,4 mm |
| Passo | 3,5 mm |
| Misura a | 3,5 mm |
| Larghezza [ w ] | 8,4 mm |
| Altezza [ h ] | 10,6 mm |
| Altezza di montaggio | 9,2 mm |
| Lunghezza pin a saldare | 1,4 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Lunghezza | 6,9 mm |
Generalità
| Famiglia articolo | MCV 1,5/..-G-THR |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 250 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A |
| Materiale isolante | LCP |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 2 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1780192-MCV 1,5/ 2-G-3,5 P14 THR | 152 Kbytes |
|
