PHOENIX_CONTACTConnettori PCBMCV 1,5/11-G-3,5 P14 THRR56 1780383 PHOENIX CONTACT Connettori per circuiti stampati

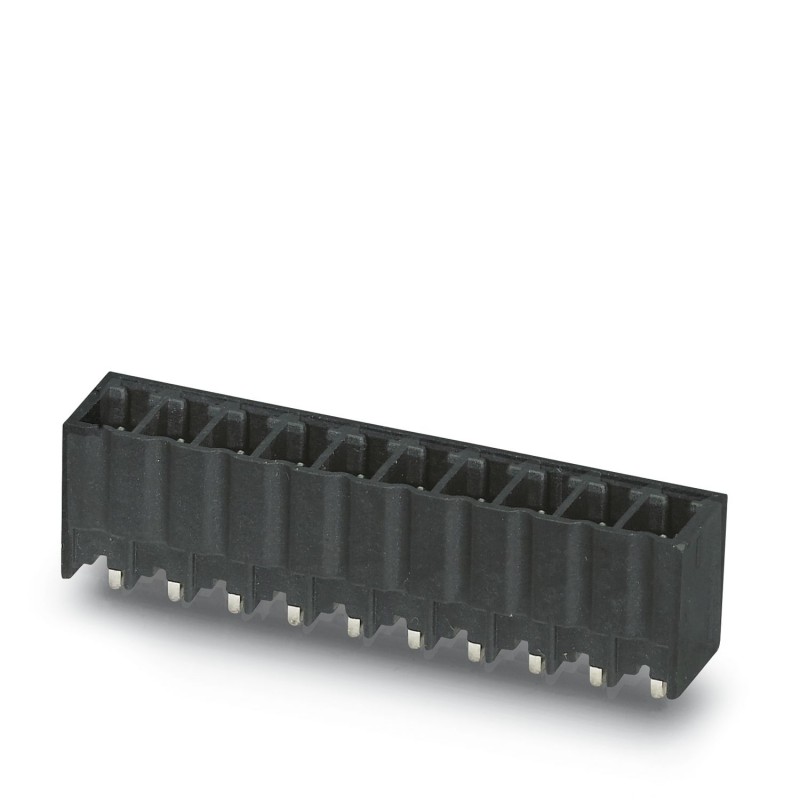

PHOENIX_CONTACT MCV 1,5/11-G-3,5 P14 THRR56 1780383 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MCV 1,5/11-G-3,5 P14 THRR56 1780383 PHOENIX CONTACT Connettori per circuiti stampati

Riferimento: MCV 1,5/11-G-3,5 P14 THRR56

Codice: 1780383

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori per circuiti stampati
Base per circuito stampato, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 8 A, tensione di dimensionamento (III/2): 160 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 11, numero di file: 1, numero di poli: 11, numero di collegamenti: 11, famiglia di articoli: MCV 1.5/.. -G-THR, passo: 3,5 mm, montaggio: THR a saldare, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 1,4 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: MINI COMBICON, orientamento della faccia a innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: cinturino largo 56 mm, Ulteriori informazioni per l'utente e consigli di progettazione sulla tecnologia Through Hole Reflow sono disponibili all'indirizzo: Download
Custodia base per circuito stampato, sezione nominale: 1,5 mm2, colore: nero, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie dei contatti: Sn, tipo di collegamento dei contatti: Maschio, numero di potenziali: 11, numero di file: 1, numero di poli: 11, numero di collegamenti: 11, famiglia di articoli: MCV 1,5/..

Categorie:

  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1780383
Pezzi/conf.200 PZ
Sales keyAAAEDB -
Quantità di ordinazione minima200 PZ
Pagina catalogoPagina 209 (C_1_2013)
GTIN4046356532167
Peso per pezzo (confezione esclusa)3,959 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Dimensioni

Lunghezza [ l ]6,9 mm
Larghezza39,9 mm
Passo3,5 mm
Misura a35 mm
Larghezza [ w ]39,9 mm
Altezza [ h ]8,3 mm
Altezza di montaggio9,2 mm
Lunghezza pin a saldare1,4 mm
Dimensioni dei codoli0,8 x 0,8 mm
Lunghezza6,9 mm

Generalità

Famiglia articoloMCV 1,5/..-G-THR
Gruppo materiale isolanteIIIa
Tensione impulsiva di dimensionamento (III/3)2,5 kV
Tensione impulsiva di dimensionamento (III/2)2,5 kV
Tensione impulsiva di dimensionamento (II/2)2,5 kV
Tensione di dimensionamento (III/3)160 V
Tensione di dimensionamento (III/2)160 V
Tensione di dimensionamento (II/2)250 V
Attacco a normaEN-VDE
Corrente nominale IN8 A
Corrente di carico massima8 A
Materiale isolanteLCP
Classe di combustibilità a norma UL 94V0
Colorenero
N. poli11

Normative e prescrizioni

Attacco a normaEN-VDE
CUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1780383-MCV 1,5/11-G-3,5 P14 THRR56
153 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
