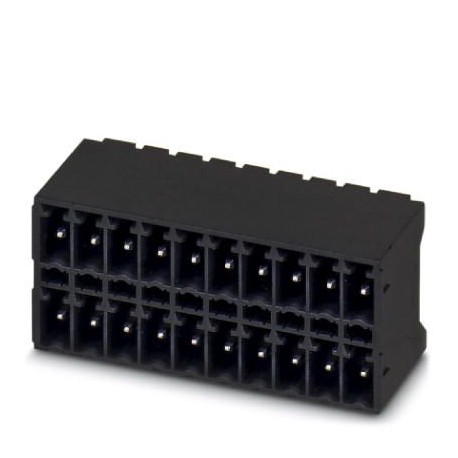

MCDN 1,5/12-G1-3,5 P14THR 1954032 PHOENIX CONTACT Custodie passaparete
MCDN 1,5/12-G1-3,5 P14THR
1954032
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Custodie passaparete
Base per circuito stampato, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 24, numero di file: 2, numero di poli: 12, numero di collegamenti: 24, famiglia di articoli: MCDN 1,5/.. -G1-THR, passo: 3,5 mm, montaggio: THR a saldare, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 1,4 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MC 1,5, orientamento della superficie del plug-in: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: imballato, lunghezza dei pin 1,4 mm. Per le informazioni per gli utenti e le raccomandazioni di progettazione sulla tecnologia di riflusso a foro passante, fare riferimento a: "Download".
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1954032 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEFB - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 218 (C_1_2013) |
| GTIN | 4017918919160 |
| Peso per pezzo (confezione esclusa) | 7,794 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | BG (Bulgaria) |
Dimensioni
| Lunghezza [ l ] | 13,3 mm |
|---|---|
| Larghezza | 43,5 mm |
| Passo | 3,5 mm |
| Misura a | 38,5 mm |
| Larghezza [ w ] | 43,5 mm |
| Altezza [ h ] | 14,7 mm |
| Altezza di montaggio | 15,2 mm |
| Lunghezza pin a saldare | 1,4 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Distanza codoli | 3,50 mm |
| Lunghezza | 13,3 mm |
Generalità
| Famiglia articolo | MCDN 1,5/..-G1-THR |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 250 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A (per polo) |
| Materiale isolante | LCP |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 12 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1954032-MCDN 1,5/12-G1-3,5 P14THR | 149 Kbytes |
|
