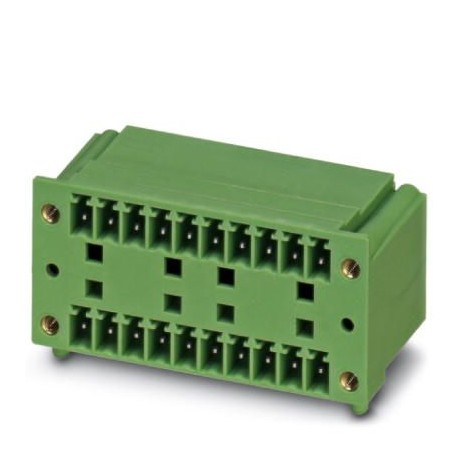

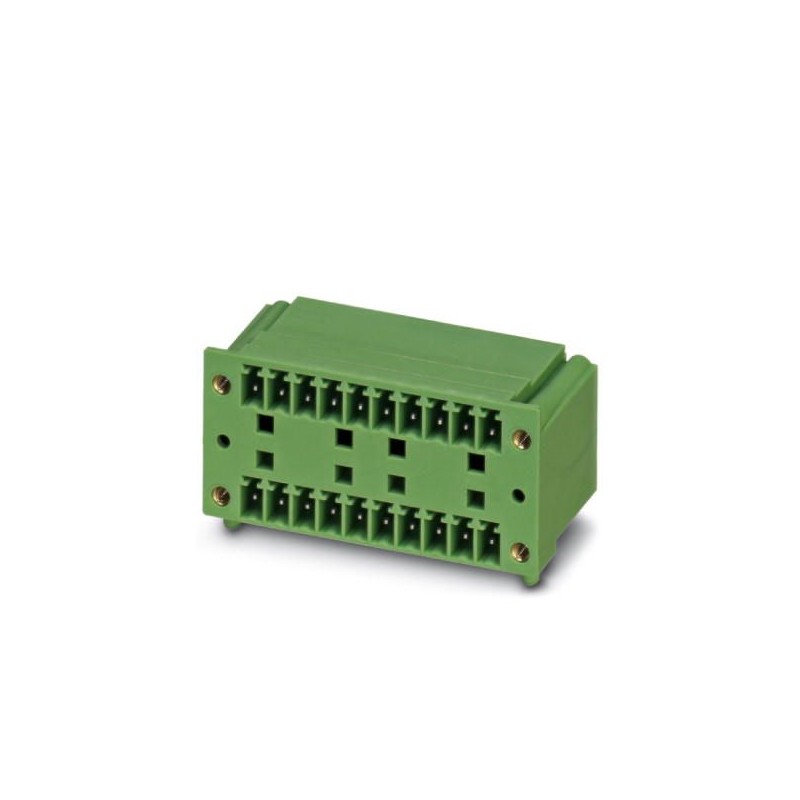

MCD 1,5/ 9-G1F-3,81 1842982 PHOENIX CONTACT Connettori per circuiti stampati
MCD 1,5/ 9-G1F-3,81
1842982
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Circuito stampato alloggiamento base, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 8 A, tensione di dimensionamento (III/2): 160 V, contatti di superficie: Stagno, tipo di contatto: maschio, Numero potenziali: 18, Numero di righe: 2,Numero di poli per fila: 9, numero di connessioni: 18, famiglia di articoli: MCD 1.5/.. -G1F, passo: 3,81 mm, montaggio: saldatura a onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, Stecksystem: MINI COMBICON, Bloccaggio: bloccaggio a vite, tipo di imballaggio: imballaggio in scatola, Nel caso di una combinazione con parti plug-in MCV, è necessario utilizzare rispettivamente un connettore MCVW e un connettore MCVR.
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1842982 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEFA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 235 (C_1_2013) |
| GTIN | 4017918112189 |
| Peso per pezzo (confezione esclusa) | 14,300 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 21,9 mm |
|---|---|
| Larghezza | 44,68 mm |
| Passo | 3,81 mm |
| Misura a | 30,48 mm |
| Larghezza [ w ] | 44,68 mm |
| Altezza [ h ] | 26,2 mm |
| Altezza di montaggio | 22,7 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Distanza codoli | 12,70 mm |
| Lunghezza | 21,9 mm |
Generalità
| Famiglia articolo | MCD 1,5/..-G1F |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 9 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1842982-MCD 1,5/ 9-G1F-3,81 | 171 Kbytes |
|
