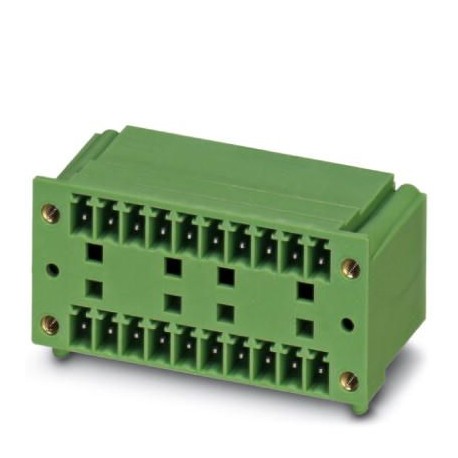

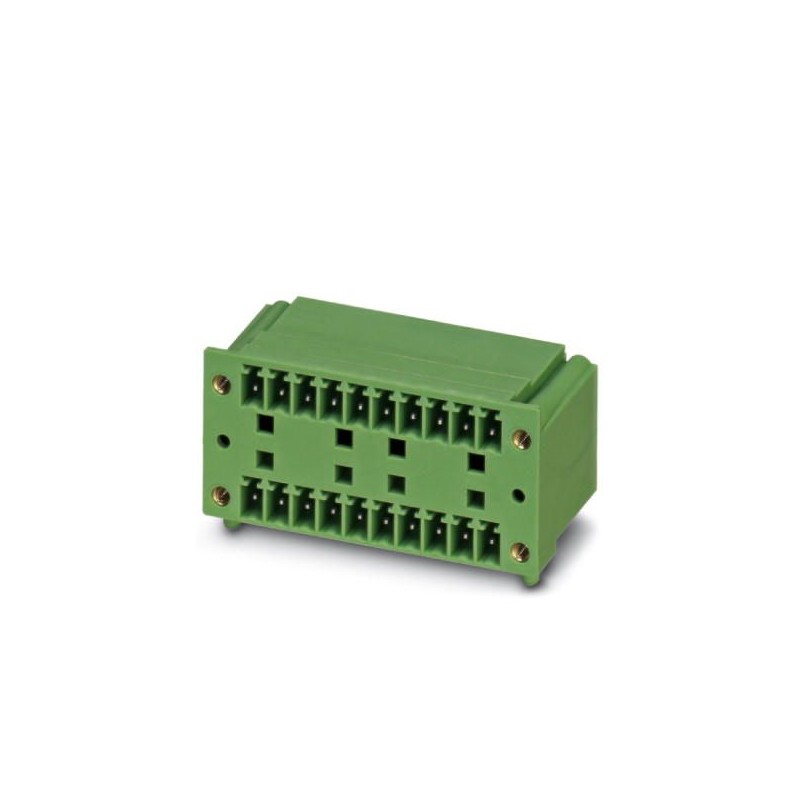

MCD 1,5/ 8-G1F-3,81 1842979 PHOENIX CONTACT Connettori per circuiti stampati
MCD 1,5/ 8-G1F-3,81
1842979
PHOENIX_CONTACT
30
Connettori per circuiti stampati
Circuito stampato alloggiamento base, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 8 A, tensione di dimensionamento (III/2): 160 V, contatti di superficie: Stagno, tipo di contatto: maschio, Numero potenziali: 16, Numero di righe: 2,Numero di poli per riga: 8, numero di connessioni: 16, famiglia di articoli: MCD 1.5/.. -G1F, passo: 3,81 mm, montaggio: saldatura a onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, Stecksystem: MINI COMBICON, Bloccaggio: bloccaggio a vite, tipo di imballaggio: imballaggio in scatola, Nel caso di una combinazione con parti plug-in MCV, è necessario utilizzare rispettivamente un connettore MCVW e un connettore MCVR.
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1842979 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEFA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 235 (C_1_2013) |
| GTIN | 4017918112172 |
| Peso per pezzo (confezione esclusa) | 11,932 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 21,9 mm |
|---|---|
| Larghezza | 40,87 mm |
| Passo | 3,81 mm |
| Misura a | 26,67 mm |
| Larghezza [ w ] | 40,87 mm |
| Altezza [ h ] | 26,2 mm |
| Altezza di montaggio | 22,7 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Distanza codoli | 12,70 mm |
| Lunghezza | 21,9 mm |
Generalità
| Famiglia articolo | MCD 1,5/..-G1F |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 8 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 16 |
| numero di serie di contatti a innesto (EF006935) | 2 |
| dimensione modulare dei contatti (EF007326) | 3.81 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1842979-MCD 1,5/ 8-G1F-3,81 | 171 Kbytes |
|
