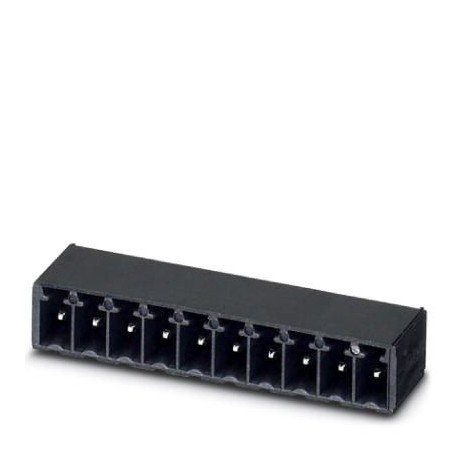

MC 1,5/ 5-G-3,81 P14 THRR56 1702662 PHOENIX CONTACT Connettori per circuiti stampati
MC 1,5/ 5-G-3,81 P14 THRR56
1702662
PHOENIX_CONTACT
470
Connettori per circuiti stampati
Base per circuito stampato, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di collegamenti: 5, famiglia di articoli: MC 1.5/.. -G-THR, passo: 3,81 mm, montaggio: THR a saldare, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 1,4 mm, numero di spinotti a saldare per potenziale: 1, sistema a innesto: COMBICON MC 1.5, orientamento della superficie a innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: cinghia larga 56 mm
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1702662 |
|---|---|
| Pezzi/conf. | 470 PZ |
| Sales key | AAAECB - |
| Quantità di ordinazione minima | 470 PZ |
| Pagina catalogo | Pagina 208 (C_1_2013) |
| GTIN | 4046356607407 |
| Peso per pezzo (confezione esclusa) | 2,446 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Caratteristiche articolo
| Abbreviazione | Custodie passaparete |
|---|---|
| Sistema di spine | MINI COMBICON |
| Tipo contatti | Maschio |
| Famiglia articolo | MC 1,5/..-G-THR |
| Passo | 3,81 mm |
| N. poli | 5 |
| Tipo di montaggio | Saldatura THR |
| Layout pin | Pinning lineare |
| Bloccaggio | assente |
| Numero di piani | 1 |
| Numero collegamenti | 5 |
| Numero dei potenziali | 5 |
Dati elettrici
| Corrente di dimensionamento | 8 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (3 - 5 µm Sn) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (1 - 3 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (3 - 5 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (1,3 - 3 µm Ni) |
Indicazioni materiale - custodia
| Materiale isolante | LCP |
|---|---|
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | 175 |
| Classe di combustibilità a norma UL 94 | V0 |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Didascalia | Rappresentazione schematica - per ulteriori dettagli vedere il disegno della linea di prodotti nel Download Center |
| Lunghezza [ l ] | 9,2 mm |
| Larghezza [ w ] | 20,44 mm |
| Altezza [ h ] | 8,3 mm |
| Passo | 3,81 mm |
| Altezza (senza pin di saldatura) | 6,9 mm |
| Lunghezza pin [P] | 1,4 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Misura a | 15,24 mm |
Dati di confezionamento
| Disegno quotato | |
|---|---|
| Confezione | Nastro larghezza 56 mm |
| 470 | |
| Denominazioni confezioni | Pezzi |
| Larghezza nastro [W] | 56 mm |
| Diametro bobina [A] | 330 mm |
| Misura esterna bobina [W2] | 62,4 mm |
| Tipo di confezionamento | Sacchetto trasparente |
Istruzioni di lavorazione
| Processo | Saldatura reflow/a onde |
|---|---|
| Specifica di prova | a norma IPC/JEDEC J-STD-020D.1:2008-03 |
| a norma IEC 61760-1:2006-04 | |
| a norma IEC 60068-2-58:2005-02 | |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Cicli di saldatura reflow | 3 |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | IIIa |
|---|---|
| Tensione | 160 V |
| Tensione di isolamento di nominale (III/3) | 160 V |
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione di isolamento di nominale (II/2) | 250 V |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 5 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.81 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 1.4 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1702662-MC 1,5/ 5-G-3,81 P14 THRR56 | 147 Kbytes |
|
