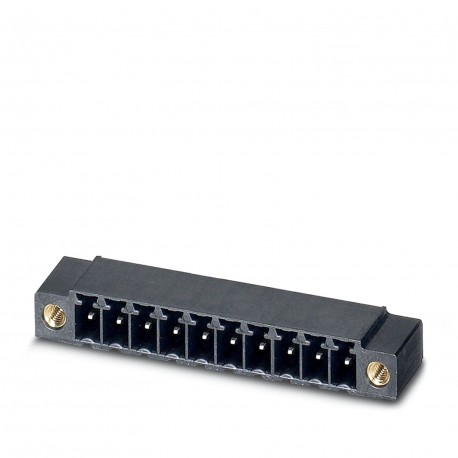

MC 1,5/12-GF-3,81 P14 THRR72 1782239 PHOENIX CONTACT Connettori per circuiti stampati
MC 1,5/12-GF-3,81 P14 THRR72
1782239
PHOENIX_CONTACT
380
Connettori per circuiti stampati
Presa base per circuiti stampati, numero poli: 12, serie di prodotti: MC 1,5/..-GF-THR, passo: 3,81 mm, layout pin: Pinning lineare, lunghezza pin [P]: 1,4 mm, tipo di confezione: Nastro larghezza 72 mm
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Presa base per circuiti stampati |
| Famiglia di prodotti | MC 1,5/..-GF-THR |
| Tipo | Componente adatto alle soluzioni Through Hole Reflow |
| Numero di poli | 12 |
| Passo | 3,81 mm |
| Flangia di fissaggio | Flangia filettata |
| Layout pin | Pinning lineare |
| Stato di manutenzione dei dati | |
| Revisione articolo | 01 |
| Tensione di dimensionamento (II/2) | 250 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tipo di montaggio | Saldatura THR |
| Layout pin | Pinning lineare |
| Istruzioni di lavorazione | |
| Processo | Saldatura reflow/a onde |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Cicli di saldatura reflow | 3 |
| Colore | nero |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | IIIa |
| Materiale isolante | LCP |
| Superficie contatti | Stagno Sn |
| Materiale superficie contatti | Sn |
| Disegno quotato |  |
| Larghezza | 56,11 mm |
| Altezza di installazione | 6,9 mm |
| Altezza | 8,3 mm |
| Lunghezza pin a saldare | 1,4 mm |
| Lunghezza | 9,2 mm |
| Lunghezza pin a saldare | 1,4 mm |
| Diametro foro | 1,4 mm |
| Passo | 3,81 mm |
| Disegno quotato |  |
| Confezione | Nastro larghezza 72 mm |
| Larghezza nastro [W] | 72 mm |
| Misura esterna bobina [W2] | 78,4 mm |
| Diametro bobina [A] | 330 mm |
| Tipo di confezionamento | Sacchetto trasparente |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1782239-MC 1,5/12-GF-3,81 P14 THRR72 | 157 Kbytes |
|
