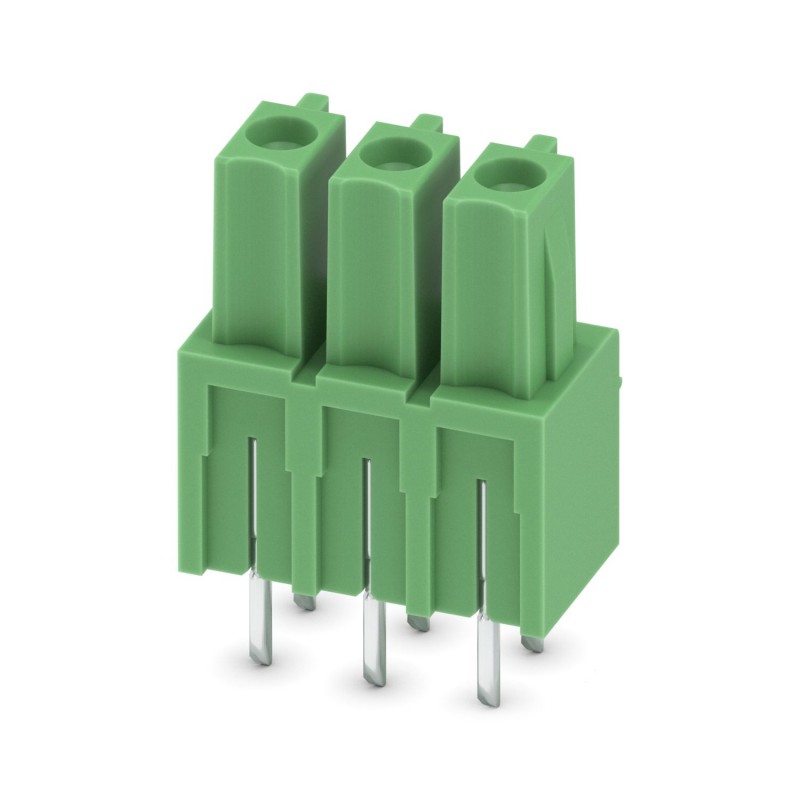

IMCV 1,5/ 3-G-3,81 1875438 PHOENIX CONTACT Custodie passaparete
IMCV 1,5/ 3-G-3,81
1875438
PHOENIX_CONTACT
50
Custodie passaparete
Alloggiamento base per circuito stampato, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie dei contatti: stagno, tipo di contatto: femmina, numero di potenziali: 3, numero di file: 1, numero di poli: 3, numero di collegamenti: 3, famiglia di articoli: IMCV 1.5/.. -G, passo: 3,81 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 2, sistema a innesto: COMBICON MC 1,5, orientamento della superficie del plug-in: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Striscia base del PCB, sezione trasversale nominale: 1,5 mm2, colore: verde, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie di contatto: Sn, tipo di contatto: presa, numero di potenziali: 3, numero di file: 1, numero di poli: 3, numero di terminali: 3, famiglia di articoli: IMCV 1,5/.. -G, Passo: 3,81 mm, Montaggio: Saldatura a onda, Disposizione dei perni: Passaggio lineare, Lunghezza perno [P]: 3,5 mm, Numero di perni di saldatura per potenziale: 2, Sistema a presa: COMBICON MC 1.5, Allineamento faccia di accoppiamento: Standard, Blocco: Senza, Tipo di montaggio: Senza, Tipo di imballaggio: confezionato in scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1875438 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEDA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 239 (C_1_2013) |
| GTIN | 4017918133931 |
| Peso per pezzo (confezione esclusa) | 1,150 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 6,85 mm |
|---|---|
| Larghezza | 12,22 mm |
| Passo | 3,81 mm |
| Misura a | 7,62 mm |
| Larghezza [ w ] | 12,22 mm |
| Altezza [ h ] | 18 mm |
| Altezza di montaggio | 14,5 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,62 x 1,12 mm |
| Distanza codoli | 3,81 mm |
| Lunghezza | 6,85 mm |
Generalità
| Famiglia articolo | IMCV 1,5/..-G |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1875438-IMCV 1,5/ 3-G-3,81 | 144 Kbytes |
|
