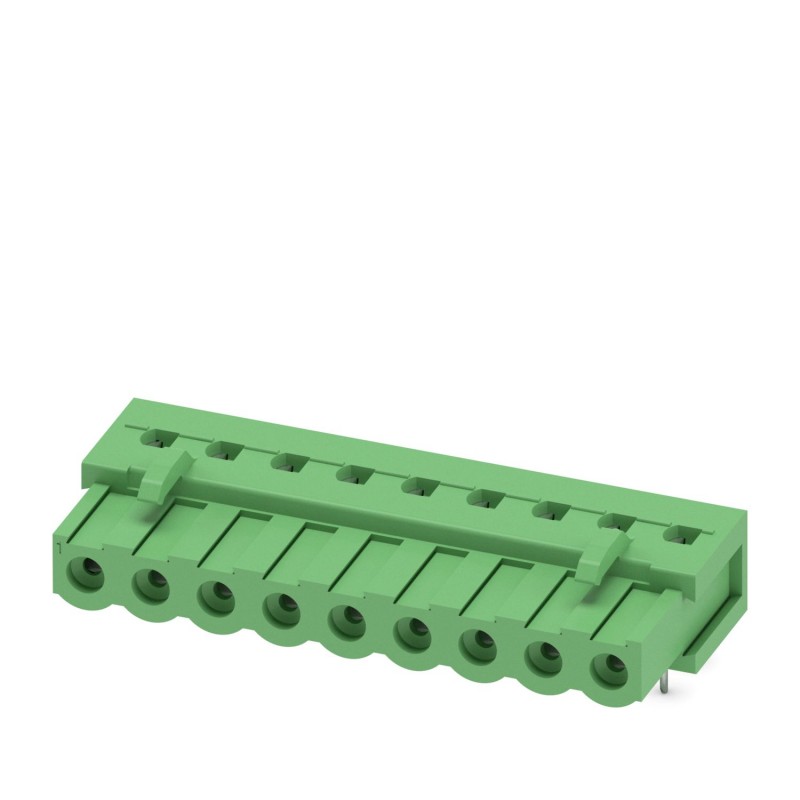

IC 2,5 HC/ 9-G-5,08 1943386 PHOENIX CONTACT Custodie passaparete
IC 2,5 HC/ 9-G-5,08
1943386
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Custodie passaparete
Base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 16 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: femmina, numero di potenziali: 9, numero di file: 1, numero di poli: 9, numero di connessioni: 9, famiglia di articoli: IC 2.5 HC/.. -G, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 2, sistema a innesto: COMBICON MSTB 2,5 HC, orientamento della superficie a innesto: standard, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Collettori PCB, sezione nominale: 2,5 mm2, colore: verde, corrente nominale: 16 A, tensione nominale (III/2): 320 V, superficie di contatto: Sn, tipo di connessione: Presa, numero di potenziali: 9, numero di file: 1, numero di posizioni: 9, numero di connessioni: 9, gamma di prodotti: IC 2,5 HC/.. -G, passaggio: 5,08 mm, montaggio: saldatura a onda, disposizione dei pin: pin lineare, pin di saldatura [P]: 3,5 mm, numero di pin di saldatura per potenziale: 2, sistema di spine: COMBICON MSTB 2.5 HC, allineamento del modello dei connettori dei pini: Standard, blocco: senza, montaggio: senza, tipo di imballaggio: confezionato in cartone
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1943386 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABAAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 498 (C_1_2013) |
| GTIN | 4017918883713 |
| Peso per pezzo (confezione esclusa) | 8,344 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 1,9 mm |
|---|---|
| Larghezza | 47,72 mm |
| Passo | 5,08 mm |
| Misura a | 40,64 mm |
| Larghezza [ w ] | 47,72 mm |
| Altezza [ h ] | 13,7 mm |
| Altezza di montaggio | 10,2 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,48 x 1,14 mm |
| Distanza codoli | 5,04 mm |
| Lunghezza | 1,9 mm |
Generalità
| Famiglia articolo | IC 2,5 HC/..-G |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 320 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 16 A |
| Corrente di carico massima | 16 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 9 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 9 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| corrente nominale In (EF008250) | 16 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1943386-IC 2,5 HC/ 9-G-5,08 | 150 Kbytes |
|
