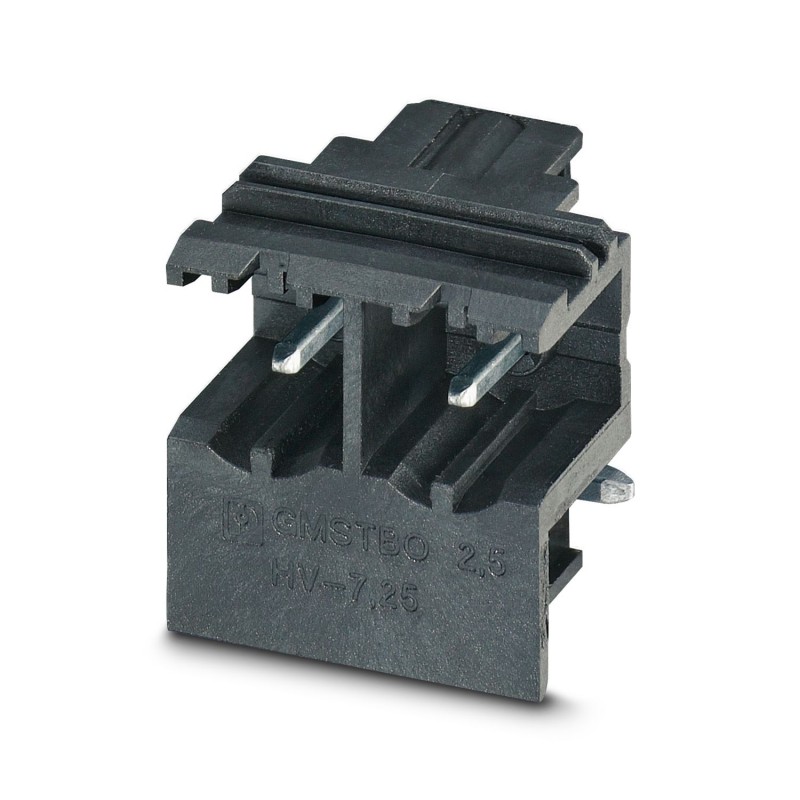

PHOENIX_CONTACT GMSTBO 2,5 HV/ 2-GR-7,25 THR 2199760 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

GMSTBO 2,5 HV/ 2-GR-7,25 THR 2199760 PHOENIX CONTACT Custodie passaparete

Riferimento: GMSTBO 2,5 HV/ 2-GR-7,25 THR

Codice: 2199760

Produttore: PHOENIX_CONTACT

Descrizione:

Custodie passaparete
Custodia base per circuito stampato, sezione nominale: 2,5 mm², colore: nero, corrente nominale: 16 A, tensione nominale (III/2): 630 V, tipo di contatto: maschio, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di collegamenti: 2, famiglia articoli: GMSTBO 2,5 HV, passo: 7,25 mm, montaggio: Shave THR, disposizione dei pin: Disposizione lineare dei pin, lunghezza dei pin [P]: 2,1 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie del plug-in: Standard, tipo di imballaggio: imballato in scatola, articolo con uscita pin sul lato destro
Collettore PCB, sezione nominale: 2,5 mm2, colore: nero, corrente nominale: 16 A, tensione di riferimento (III/2): 630 V, area di contatto: Sn, tipo di contatto: Maschio, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di connessioni: 2, intervallo articolo: GMSTBO 2,5 HV, passaggio: 7,25 mm, Montaggio: Saldatura THR, Piano del mandrino: Pinout lineare, Lunghezza del mandrino [P]: 2,1 mm, Numero di perni per potenziale: 1, Sistema di spina: COMBICON MSTB 2.5 avanzato, Orientamento della spina Schema: Ortogonale, Bloccaggio: Senza, Tipo di fissaggio: Senza, Tipo di imballaggio: Confezionato, articolo con uscita del mandrino destro

Categorie:

  • connettori ad innesto > connettore per circuito stampato
  • PHOENIX_CONTACT > Custodie elettroniche

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 108,08 €

Prezzo unitario: 2,1615 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2199760
Pezzi/conf.50 PZ
Sales keyACHADB -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 511 (C_1_2013)
GTIN4046356495325
Peso per pezzo (confezione esclusa)2,559 g
Numero tariffa doganale85366990
Paese di originePL (Polonia)

Dimensioni

Passo7,25 mm
Misura a7,25 mm
Distanza codoli7,25 mm

Generalità

Famiglia articoloGMSTBO 2,5 HV
Gruppo materiale isolanteIIIa
Tensione impulsiva di dimensionamento (III/3)6 kV
Tensione impulsiva di dimensionamento (III/2)6 kV
Tensione impulsiva di dimensionamento (II/2)6 kV
Tensione di dimensionamento (III/3)400 V
Tensione di dimensionamento (III/2)630 V
Tensione di dimensionamento (II/2)630 V
Attacco a normaEN-VDE
Corrente nominale IN16 A
Corrente di carico massima16 A
Materiale isolanteLCP
Classe di combustibilità a norma UL 94V0
N. poli2

Normative e prescrizioni

Attacco a normaEN-VDE
CUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2199760 Connettori a innesto (EC002637)

Nome caratteristicatipo di connettore (EF007495)
Valore caratteristicaconnettore fisso
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaperno
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di serie di contatti a innesto (EF006935)
Valore caratteristica1
Nome caratteristicadimensione modulare dei contatti (EF007326)
Valore caratteristica7.25 mm
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica7.25 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica16 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica630 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica6 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.5 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica2.1 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicanero
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
