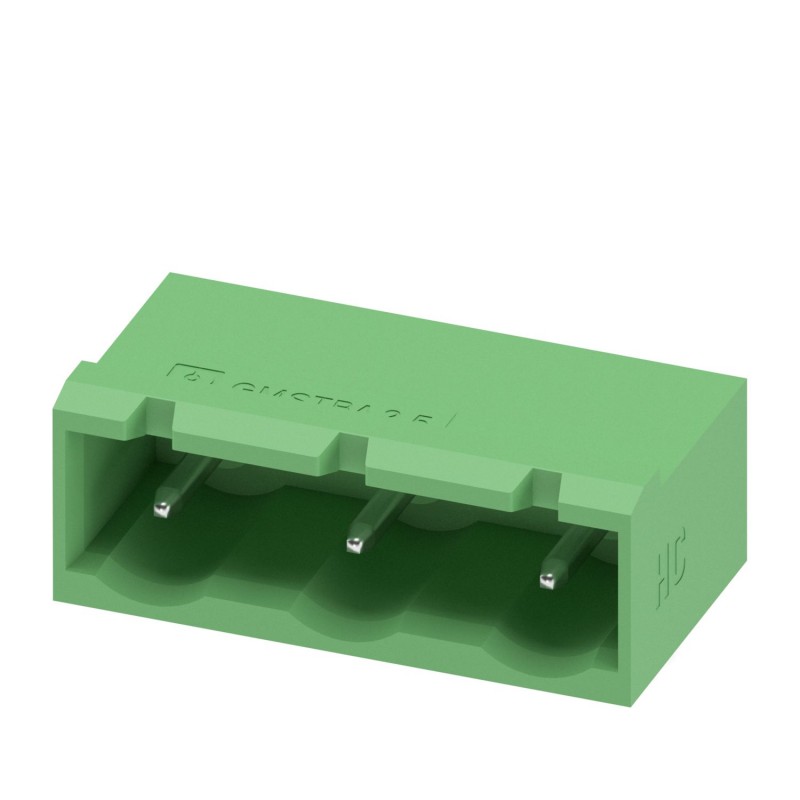

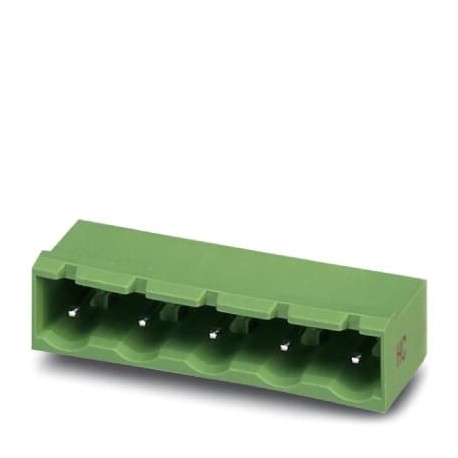

GMSTBA 2,5 HC/ 3-G-7,62 1728866 PHOENIX CONTACT Presa base, Corrente nominale: 16 A, Tensione di dimensionam..
GMSTBA 2,5 HC/ 3-G-7,62
1728866
PHOENIX_CONTACT
50
Presa base, Corrente nominale: 16 A, Tensione di dimensionamento (III/2): 630 V, N. poli: 3, Passo: 7,62 mm, Colore: verde, Superficie contatti: Stagno, Montaggio: Saldatura
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 16 A, tensione nominale (III/2): 630 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 3, numero di file: 1, numero di poli: 3, numero di collegamenti: 3, famiglia di articoli: GMSTBA 2,5 HC/.. -G, passo: 7,62 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,2 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5 HC, orientamento della superficie a innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dimensioni
| Lunghezza | 12 mm |
|---|---|
| Passo | 7,62 mm |
| Misura a | 15,24 mm |
| Altezza di montaggio | 8,6 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Diametro foro | 1,4 mm |
Generalità
| Famiglia articolo | GMSTBA 2,5 HC/..-G |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione di dimensionamento (III/2) | 630 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 16 A |
| Corrente di carico massima | 16 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 3 |
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 3 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| corrente nominale In (EF008250) | 16 A |
| tensione nominale (EF000228) | 630 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.23 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1728866-GMSTBA 2,5 HC/ 3-G-7,62 | 142 Kbytes |
|
