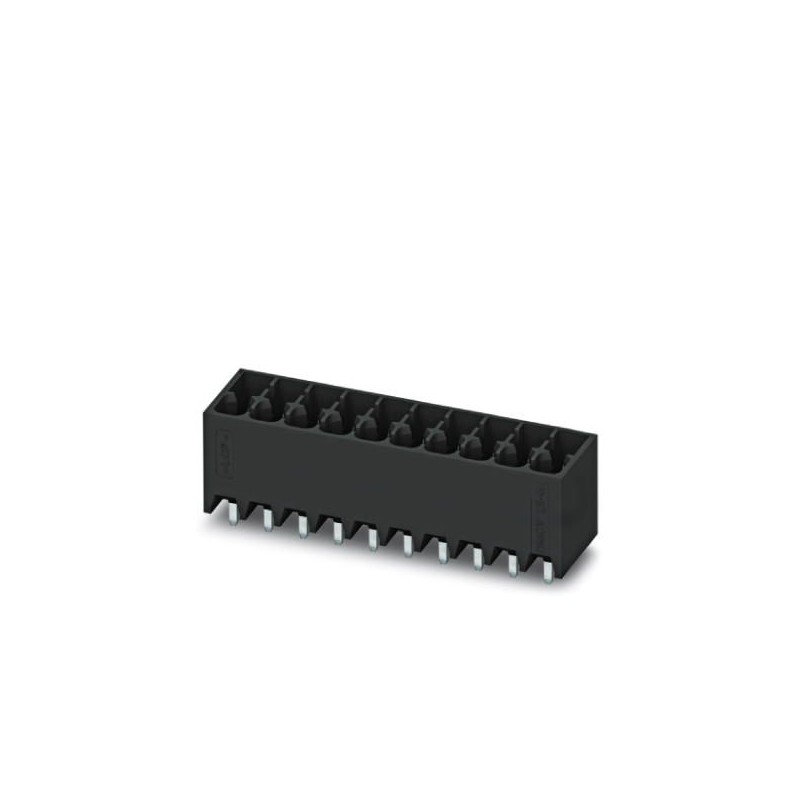

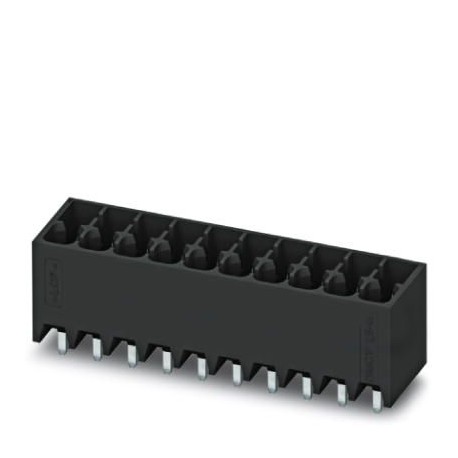

DMCV 1,5/10-G1-3,5 P20THR 1787289 PHOENIX CONTACT Connettori per circuiti stampati
DMCV 1,5/10-G1-3,5 P20THR
1787289
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Base per circuito stampato, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 20, numero di file: 2, numero di poli: 10, numero di collegamenti: 20, famiglia di articoli: DMCV 1,5/.. -G1-THR, passo: 3,5 mm, montaggio: THR a saldare, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 2 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON DFMC 1.5, orientamento della superficie dell'innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1787289 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEGB - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 187 (C_1_2013) |
| GTIN | 4046356596909 |
| Peso per pezzo (confezione esclusa) | 3,866 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 10,6 mm |
|---|---|
| Larghezza | 35,8 mm |
| Passo | 3,5 mm |
| Misura a | 31,5 mm |
| Larghezza [ w ] | 35,8 mm |
| Altezza [ h ] | 12 mm |
| Altezza di montaggio | 10 mm |
| Lunghezza pin a saldare | 2 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Distanza codoli | 5,50 mm |
| Lunghezza | 10,6 mm |
Generalità
| Famiglia articolo | DMCV 1,5/..-G1-THR |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 250 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A |
| Materiale isolante | LCP |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 10 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 20 |
| numero di serie di contatti a innesto (EF006935) | 2 |
| dimensione modulare dei contatti (EF007326) | 3.5 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 2 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1787289-DMCV 1,5/10-G1-3,5 P20THR | 188 Kbytes |
|
