PHOENIX_CONTACTConnettori PCBDMC 1,5/ 8-G1F-3,5-LR P20THR 1787072 PHOENIX CONTACT Connettori per circuiti stampati

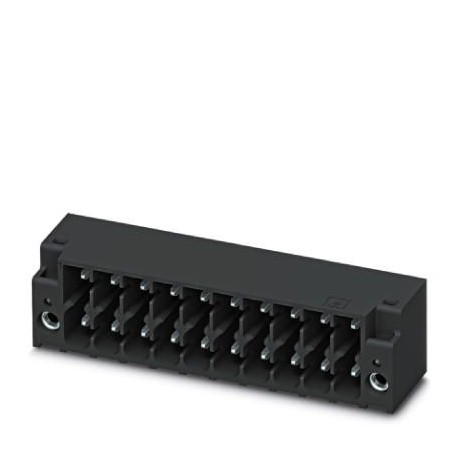

PHOENIX_CONTACT DMC 1,5/ 8-G1F-3,5-LR P20THR 1787072 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

DMC 1,5/ 8-G1F-3,5-LR P20THR 1787072 PHOENIX CONTACT Connettori per circuiti stampati

Riferimento: DMC 1,5/ 8-G1F-3,5-LR P20THR

Codice: 1787072

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori per circuiti stampati
Base per circuito stampato, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 16, numero di file: 2, numero di poli: 8, numero di collegamenti: 16, famiglia di articoli: DMC 1.5/.. -G1F-THR, passo: 3,5 mm, montaggio: Weld THR, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 2 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON DFMC 1,5, orientamento della faccia a innesto: standard, blocco: blocco a scatto, tipo di fissaggio: Lock & Release air clamping (filettatura), tipo di imballaggio: in scatola

Categorie:

  • connettori ad innesto > connettore per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 256,38 €

Prezzo unitario: 5,1277 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1787072
Pezzi/conf.50 PZ
Sales keyAAAEFB -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 187 (C_1_2013)
GTIN4046356596688
Peso per pezzo (confezione esclusa)4,940 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Dimensioni

Lunghezza [ l ]11,6 mm
Larghezza35 mm
Passo3,5 mm
Misura a24,5 mm
Larghezza [ w ]35 mm
Altezza [ h ]12,8 mm
Altezza di montaggio10,8 mm
Lunghezza pin a saldare2 mm
Dimensioni dei codoli0,8 x 0,8 mm
Distanza codoli2,50 mm
Lunghezza11,6 mm

Generalità

Famiglia articoloDMC 1,5/..-G1F-THR
Gruppo materiale isolanteIIIa
Tensione impulsiva di dimensionamento (III/3)2,5 kV
Tensione impulsiva di dimensionamento (III/2)2,5 kV
Tensione impulsiva di dimensionamento (II/2)2,5 kV
Tensione di dimensionamento (III/3)160 V
Tensione di dimensionamento (III/2)160 V
Tensione di dimensionamento (II/2)250 V
Attacco a normaEN-VDE
Corrente nominale IN8 A
Corrente di carico massima8 A
Materiale isolanteLCP
Classe di combustibilità a norma UL 94V0
Colorenero
N. poli8

Normative e prescrizioni

Attacco a normaEN-VDE
CUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1787072-DMC 1,5/ 8-G1F-3,5-LR P20THR
191 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
