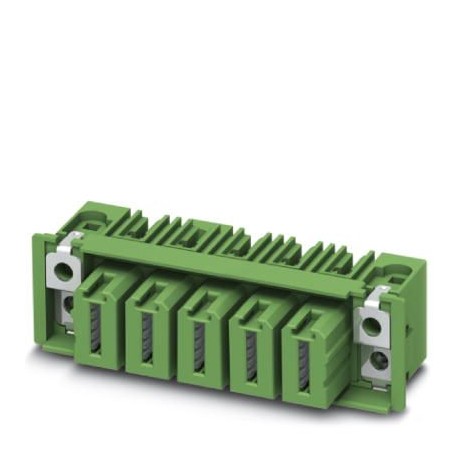

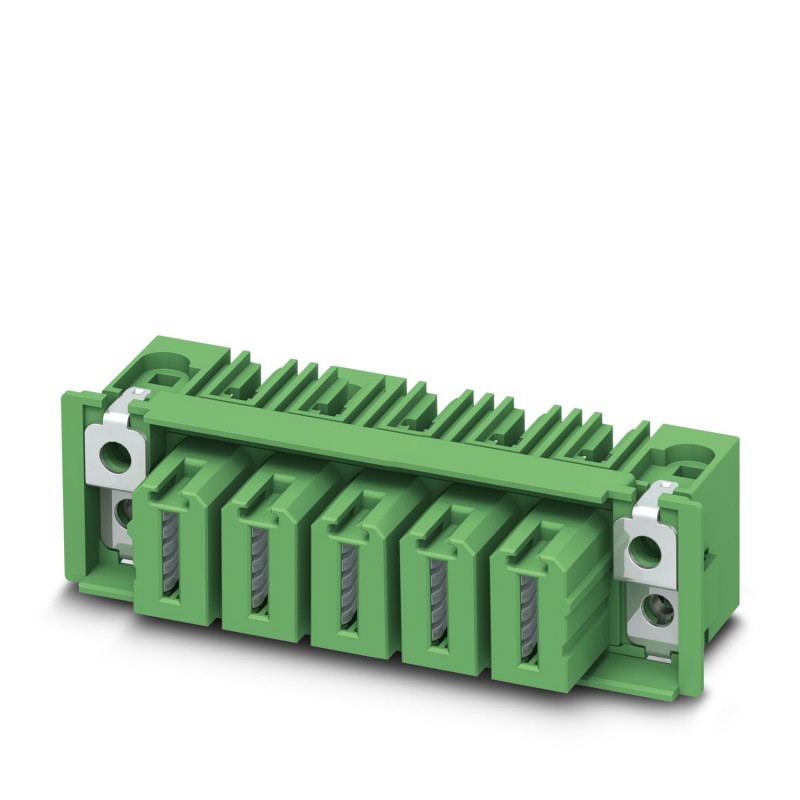

DFK-IPC 35 HC/ 5-GF-15,00 1784994 PHOENIX CONTACT Connettori per circuiti stampati
DFK-IPC 35 HC/ 5-GF-15,00
1784994
PHOENIX_CONTACT
10
Connettori per circuiti stampati
Custodia passante a parete, sezione nominale: 35 mm², colore: verde, corrente nominale: 125 A, tensione nominale (III/2): 1000 V, superficie dei contatti: argento, tipo di contatto: femmina, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di collegamenti: 5, famiglia di articoli: DFK-IPC 35 HC/.. -GF, passo: 15 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 4,6 mm, numero di pin a saldare per potenziale: 3, sistema a innesto: COMBICON PC 35, orientamento della faccia a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: Bloccaggio aereo (filettatura), tipo di imballaggio: in scatola
Custodie passaparete, sezione nominale: 35 mm2, colore: verde, corrente nominale: 125 A, tensione di dimensionamento (III/2): 1000 V, superficie contatti: Ag, tipo di connessione del contatto: Femmina, numero dei potenziali: 5, numero di file: 1, numero poli: 5, numero di connessioni: 5, serie di prodotti: DFK-IPC 35 HC/..-GF, passo: 15 mm, montaggio: Saldatura a onde, layout pin: Pinning lineare, lunghezza pin [P]: 4,6 mm, numero di pin di saldatura per potenziale: 3, sistema di spine: COMBICON PC 35, Orientamento pin d'inserimento: Standard, bloccaggio: Bloccaggio a vite, tipo di fissaggio: Flangia filettata, tipo di confezione: confezionato nel cartone
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Custodie passaparete |
| Famiglia di prodotti | DFK-IPC 35 HC/..-GF |
| Linea di prodotti | COMBICON Connectors XL |
| Tipo | Presa passaparete |
| Numero di poli | 5 |
| Passo | 15 mm |
| Numero collegamenti | 5 |
| Numero di file | 1 |
| Numero dei potenziali | 5 |
| Flangia di fissaggio | Flangia filettata |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 3 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 01 |
| Corrente nominale IN | 125 A |
| Tensione nominale UN | 1000 V |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Flangia | |
| Coppia di serraggio | 0,8 Nm |
| Fissaggio alla parete passante | |
| Coppia di serraggio | 1 Nm |
| Vite | 1700368 DFK-PC 35 SS |
| Fissaggio sul circuito stampato | |
| Coppia di serraggio | 1 Nm |
| Vite | 1700368 DFK-PC 35 SS |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Superficie metallica zona di contatto (strato superficiale) | Argento (4 - 8 µm Ag) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PBT |
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | 225 |
| Classe di combustibilità a norma UL 94 | V0 |
| Nota per il funzionamento | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
| Disegno quotato |  |
| Passo | 15 mm |
| Larghezza [w] | 107,4 mm |
| Altezza [h] | 36,3 mm |
| Lunghezza [l] | 44,9 mm |
| Altezza di installazione | 31,7 mm |
| Lunghezza codoli a saldare [P] | 4,6 mm |
| Dimensioni dei codoli | 2,5 x 2,5 mm |
| Design del circuito stampato | |
| Diametro foro | 3,6 mm |
| 5,4 mm | |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | IIIa |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 16 mm |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva nominale (III/2) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 10 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 10 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 5 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 15 mm |
| dimensione modulare dei collegamenti (EF006827) | 15 mm |
| corrente nominale In (EF008250) | 125 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | argento |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 3.6 mm |
| lunghezza del pin (EF006825) | 4.6 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
