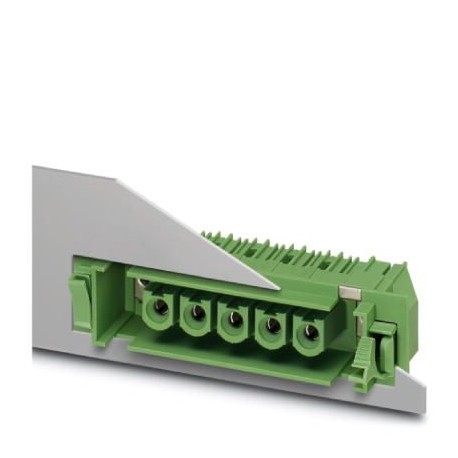

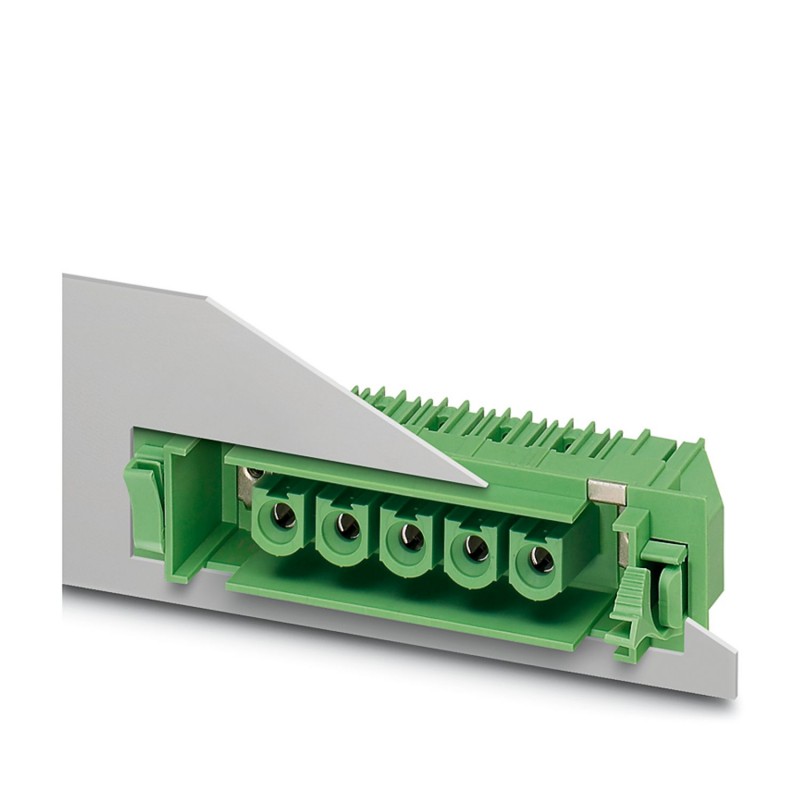

DFK-IPC 16/ 3-GF-10,16 1702743 PHOENIX CONTACT Custodie passaparete
DFK-IPC 16/ 3-GF-10,16
1702743
PHOENIX_CONTACT
10
Custodie passaparete
Custodia passante a parete, sezione nominale: 16 mm², colore: verde, corrente nominale: 76 A, tensione nominale (III/2): 1000 V, superficie dei contatti: argento, tipo di contatto: femmina, numero di potenziali: 3, numero di file: 1, numero di poli: 3, numero di collegamenti: 3, famiglia di articoli: DFK-IPC 16/.. -GF, passo: 10,16 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,8 mm, numero di pin a saldare per potenziale: 3, sistema a innesto: COMBICON PC 16, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: Bloccaggio pneumatico (filettatura), tipo di imballaggio: in scatola
Custodie passaparete, sezione nominale: 16 mm2, colore: verde, corrente nominale: 76 A, tensione di dimensionamento (III/2): 1000 V, superficie contatti: Ag, tipo di connessione del contatto: Femmina, numero dei potenziali: 3, numero di file: 1, numero poli: 3, numero di connessioni: 3, serie di prodotti: DFK-IPC 16/..-GF, passo: 10,16 mm, montaggio: Saldatura a onde, layout pin: Pinning lineare, lunghezza pin [P]: 3,8 mm, numero di pin di saldatura per potenziale: 3, sistema di spine: COMBICON PC 16, Orientamento pin d'inserimento: Standard, bloccaggio: Bloccaggio a vite, tipo di fissaggio: Flangia filettata, tipo di confezione: confezionato nel cartone
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Custodie passaparete |
| Famiglia di prodotti | DFK-IPC 16/..-GF |
| Linea di prodotti | COMBICON Connectors XL |
| Tipo | Presa passaparete |
| Numero di poli | 3 |
| Passo | 10,16 mm |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Numero dei potenziali | 3 |
| Flangia di fissaggio | Flangia filettata |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 3 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
| Corrente nominale IN | 76 A |
| Tensione nominale UN | 1000 V |
| Resistività di massa | 0,3 mΩ |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | completely silver-plated |
| Superficie metallica zona di contatto (strato superficiale) | Argento (4 - 8 µm Ag) |
| Superficie metallica area di saldatura (strato superficiale) | Argento (4 - 8 µm Ag) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Nota per il funzionamento | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
| Disegno quotato |  |
| Passo | 10,16 mm |
| Larghezza [w] | 71,56 mm |
| Altezza [h] | 21,6 mm |
| Lunghezza [l] | 46,95 mm |
| Altezza di installazione | 17,8 mm |
| Lunghezza codoli a saldare [P] | 3,8 mm |
| Dimensioni dei codoli | 1,2 x 0,8 mm |
| Design del circuito stampato | |
| Distanza codoli | 5,08 mm |
| Diametro foro | 1,7 mm |
| Controllo visivo | |
| Specifica di prova | DIN EN 60512-1:2001-11 |
| Risultato | Prova superata |
| Controllo dimensionale | |
| Specifica di prova | DIN EN 60512-1:2001-11 |
| Risultato | Prova superata |
| Resistenza delle scritte | |
| Specifica di prova | DIN EN 60068-2-70:1996-07 |
| Risultato | Prova superata |
| Polarizzazione e codifica | |
| Specifica di prova | DIN IEC 60512-7:1994-05 (non intercambiabilità di connessione) |
| Risultato | Prova superata |
| Portacontatti in uso | |
| Specifica di prova | DIN IEC 60512-8:1994-05 |
| Settori d’applicazione portacontatti Applicazione >20 N | Prova superata |
| Forza di inserzione/trazione | |
| Risultato | Prova superata |
| Numero di cicli | 50 |
| Forza di inserzione per polo circa | 10 N |
| Forza di trazione per polo circa | 9 N |
| Prova termica Gruppo di controllo C | |
| Specifica di prova | DIN EN 60512-5-1:2003-01 |
| Numero di poli testati | 9 |
| Resistenza di isolamento | |
| Specifica di prova | DIN IEC 60512-2:1994-05 |
| Resistenza di isolamento tra poli contigui | 1012Ω |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 12,5 mm |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva nominale (III/2) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 8 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 5,5 mm |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6:1996-05 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Controllo della vita elettrica | |
| Specifica di prova | DIN IEC 60512-5:1994-05 |
| Tensione impulsiva verticale sul livello del mare | 9,8 kV |
| Resistività di massa R1 | 0,3 mΩ |
| Resistività di massa R2 | 0,4 mΩ |
| Cicli di manovra | 50 |
| Controllo climatico | |
| Specifica di prova | DIN EN ISO 6988:1997-03 |
| Sollecitazione per effetto della corrosione | KFW 0,2 S/1 ciclo |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Tensione alternata fissa | 4,26 kV |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 3 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 10.16 mm |
| dimensione modulare dei collegamenti (EF006827) | 10.16 mm |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | argento |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.7 mm |
| lunghezza del pin (EF006825) | 3.8 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
