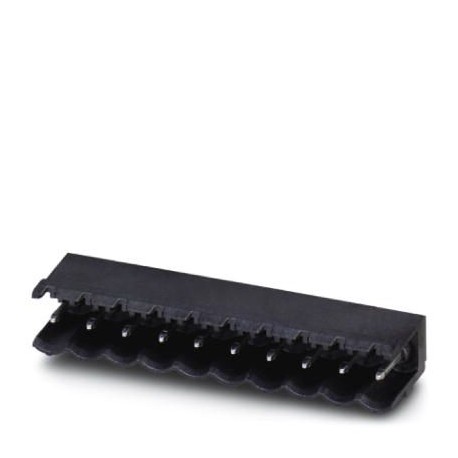

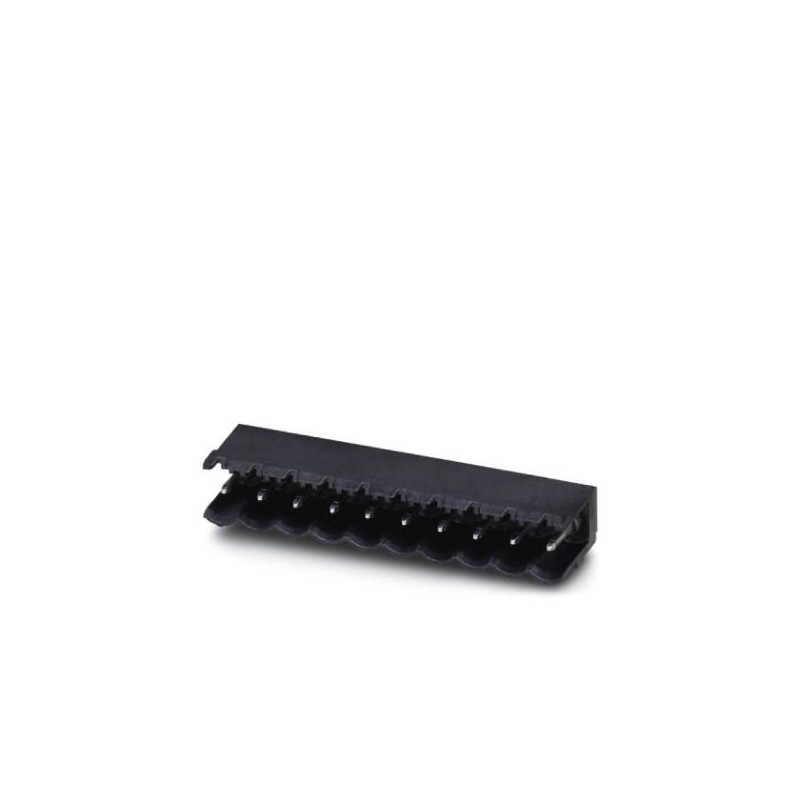

CC 2,5/ 8-G-5,08 P26THRR56 1954647 PHOENIX CONTACT Connettori per circuiti stampati
CC 2,5/ 8-G-5,08 P26THRR56
1954647
PHOENIX_CONTACT
330
Connettori per circuiti stampati
Custodia base per circuito stampato, sezione nominale: 2,5 mm², colore: nero, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 8, numero di file: 1, numero di poli: 8, numero di collegamenti: 8, famiglia di articoli: DC 2,5/.. -G, passo: 5,08 mm, montaggio: THR a saldare, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 2,6 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2.5, orientamento della superficie a innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: cinturino largo 56 mm, Ulteriori informazioni per l'utente e consigli di progettazione sulla tecnologia Through Hole Reflow sono disponibili all'indirizzo: Download
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1954647 |
|---|---|
| Pezzi/conf. | 330 PZ |
| Sales key | AAAFDB - |
| Quantità di ordinazione minima | 330 PZ |
| Pagina catalogo | Pagina 238 (CC_2009) |
| GTIN | 4017918925468 |
| Peso per pezzo (confezione esclusa) | 4,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 12 mm |
|---|---|
| Larghezza | 40,24 mm |
| Passo | 5,08 mm |
| Misura a | 35,56 mm |
| Larghezza [ w ] | 40,24 mm |
| Altezza [ h ] | 11,2 mm |
| Altezza di montaggio | 8,6 mm |
| Lunghezza pin a saldare | 2,6 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Lunghezza | 12 mm |
Generalità
| Famiglia articolo | CC 2,5/..-G |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 12 A |
| Corrente di carico massima | 12 A (per polo) |
| Materiale isolante | LCP |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 8 |
Note generali
| Tipo di nota | Dati sui processi di saldatura |
|---|---|
| Nota | Lavorazione in processi di reflow ai sensi della norma IEC 60068-2-58 o DIN EN 61760-1 (versione aggiornata) Moisture Sensitive Level (MSL) = 1 secondo IPC/JEDEC J-STD-020-C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1954647-CC 2,5/ 8-G-5,08 P26THRR56 | 197 Kbytes |
|
