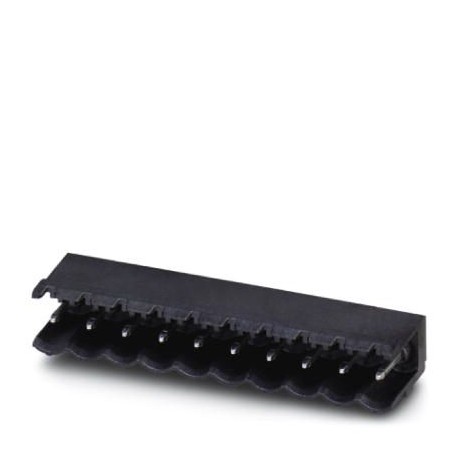

CC 2,5/ 5-G-5,08 P26THRR56 1954618 PHOENIX CONTACT Connettori per circuiti stampati
CC 2,5/ 5-G-5,08 P26THRR56
1954618
PHOENIX_CONTACT
330
Prodotto su richiesta, non accetta il ritorno.
Connettori per circuiti stampati
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: nero, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di collegamenti: 5, famiglia di articoli: DC 2,5/.. -G, passo: 5,08 mm, montaggio: THR a saldare, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 2,6 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2.5, orientamento della superficie a innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: cinturino largo 56 mm, Ulteriori informazioni per l'utente e consigli di progettazione sulla tecnologia Through Hole Reflow sono disponibili all'indirizzo: Download
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1954618 |
|---|---|
| Pezzi/conf. | 330 PZ |
| Sales key | AAAFDB - |
| Quantità di ordinazione minima | 330 PZ |
| Pagina catalogo | Pagina 238 (CC_2009) |
| GTIN | 4017918925437 |
| Peso per pezzo (confezione esclusa) | 3,400 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 12 mm |
|---|---|
| Larghezza | 25 mm |
| Passo | 5,08 mm |
| Misura a | 20,32 mm |
| Larghezza [ w ] | 25 mm |
| Altezza [ h ] | 11,2 mm |
| Altezza di montaggio | 8,6 mm |
| Lunghezza pin a saldare | 2,6 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Lunghezza | 12 mm |
Generalità
| Famiglia articolo | CC 2,5/..-G |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 12 A |
| Corrente di carico massima | 12 A (per polo) |
| Materiale isolante | LCP |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 5 |
Note generali
| Tipo di nota | Dati sui processi di saldatura |
|---|---|
| Nota | Lavorazione in processi di reflow ai sensi della norma IEC 60068-2-58 o DIN EN 61760-1 (versione aggiornata) Moisture Sensitive Level (MSL) = 1 secondo IPC/JEDEC J-STD-020-C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 5 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.6 mm |
| lunghezza del pin (EF006825) | 2.6 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1954618-CC 2,5/ 5-G-5,08 P26THRR56 | 196 Kbytes |
|
