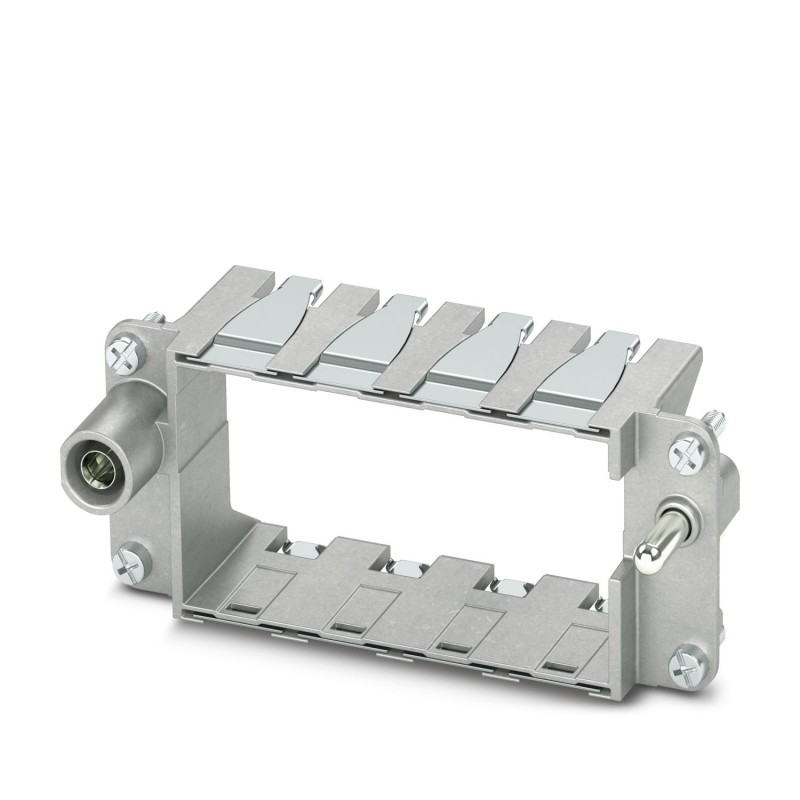

HC-M-B16-MFH-H 1182093 PHOENIX CONTACT Framework per il supporto dei moduli HC-M-B16-MFH-H
HC-M-B16-MFH-H
1182093
PHOENIX_CONTACT
Framework per il supporto dei moduli - HC-M-B16-MFH-H
Telaio per supporto modulo, dimensioni: B16, tipo : per lato aereo (A, B, C, ...), 4 mm² ... 6 mm², applicazione: Telaio di supporto del modulo
Cornici portamoduli, dimensioni: B16, esecuzione : per lato custodia protettiva (A, B, C, ...), 4 mm2 ... 6 mm2, applicazione: Cornici portamoduli
connettori ad innesto > Telaio portamoduli per connettori industriali
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Note generali | Questo prodotto sostituisce l'articolo 1417405 HC-M-B16-MF-H |
| Tipo di prodotto | Cornici portamoduli |
| Serie | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Applicazione | Cornici portamoduli |
| Tipo | B16 |
| B32 | |
| Numero di punti di connessione modulo | 4 |
| Esecuzione | per lato custodia protettiva (A, B, C, ...) |
| Tipo di telaio | Cornici portamoduli |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Connessione conduttori | |
| Sezione di collegamento | 4 mm² ... 6 mm² (per conduttore PE - lato potenza) |
| 1 mm² ... 2,5 mm² (Per conduttore PE – lato controllore) | |
| Sezione di collegamento AWG | 12 ... 10 (per conduttore PE - lato potenza) |
| 18 ... 14 (Per conduttore PE – lato controllore) | |
| Coppia di serraggio | 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) |
| Disegno quotato |  |
| Larghezza | 34,9 mm |
| Altezza | 36 mm |
| Lunghezza | 84,5 mm |
| Materiale inserto portacontatti | Lega di pressofuso di zinco |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Nota per il montaggio | HC-MHR-PE16 ( 1636981) per ampliamento connessione PE a 16 mm². |
| Con i fili PE utilizzare apposite protezioni terminali (viti di connessione PE senza protezione per fili), nelle custodie senza perni con uscita laterale lunghezza max. della filettatura della connessione a vite 12 mm | |
| Durante l'inserimento del telaio portamoduli nelle custodie metalliche, il collegamento del conduttore di protezione PE deve essere assicurato tramite il collegamento PE previsto sul telaio portamoduli o un modulo PE metallico speciale. |
| Caratteristica | Valore |
|---|---|
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | altro |
