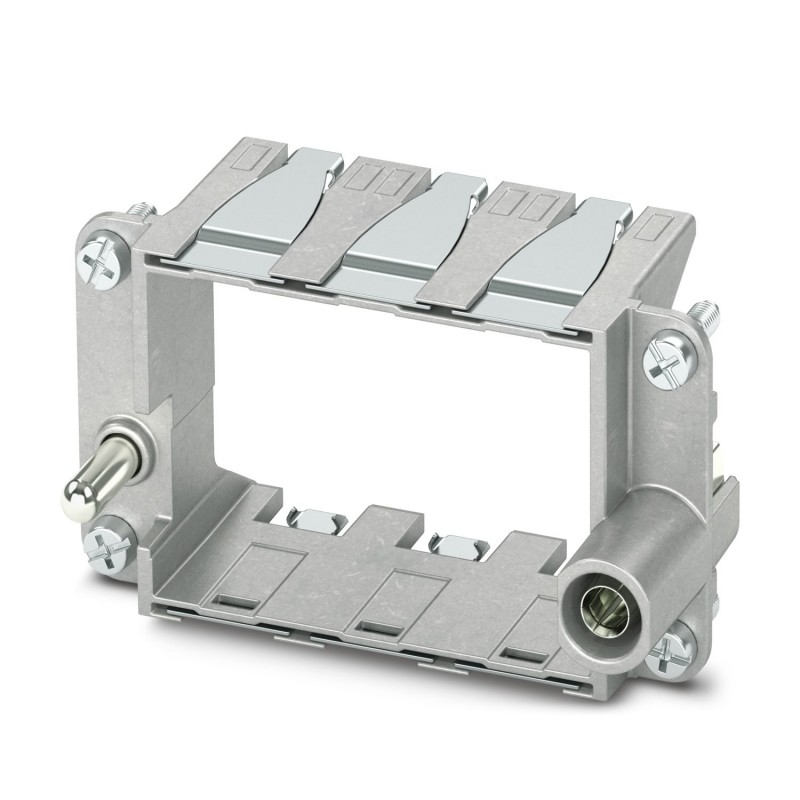

HC-M-B10-MFH-B 1182088 PHOENIX CONTACT Framework di supporto del modulo – HC-M-B10-MFH-B
HC-M-B10-MFH-B
1182088
PHOENIX_CONTACT
Framework di supporto del modulo – HC-M-B10-MFH-B
Telaio per supporto modulo, dimensioni: B10, tipo : per lato incasso (a, b, c, ...), 4 mm² ... 6 mm², applicazione: Telaio di supporto del modulo
connettori ad innesto > Telaio portamoduli per connettori industriali
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Generale | Questo prodotto sostituisce 1417399 HC-M-B10-MF-B |
| Tipo di prodotto | Telaio per il supporto del modulo |
| serie | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| applicazione | Telaio per il supporto del modulo |
| Costruzione | B10 |
| Numero di postazioni modulari | 3 |
| Esecuzione | per lato incassato (A, B, C, ...) |
| Tipo di bordo | Telaio per il supporto del modulo |
| Stato di manutenzione dei dati | |
| Revisione dell'articolo | 03 |
| Conduttori di collegamento | |
| Sezione di connessione | 4 millimetri² ... 6 mm² (per conduttore PE - lato alimentazione) |
| 1 mm² ... 2,5 mm² (per driver PE - lato comando) | |
| Sezione di connessione AWG | 12 ... 10 (per PE lato driver-power) |
| 18 ... 14 (per PE driver - lato comandi) | |
| Coppia di serraggio | 0,5 Nm ... 0,8 Nm (viti di fissaggio per il montaggio della custodia HEAVYCON) |
| Schema di quotatura |  |
| Larghezza | 34,9 mm |
| altezza | 36 millimetri |
| longitudine | 64 mm |
| Contatta il materiale di supporto | Lega di zinco pressofuso |
| Dati meccanici | |
| Cicli di innesto | ≥ 500 |
| Condizioni ambientali | |
| Temperatura ambiente (servizio) | -40 °C ... 125 °C |
| Istruzioni per l'installazione | HC-MHR-PE16 (1636981) per estendere il collegamento PE a 16 mm². |
| Per i conduttori PE è necessario utilizzare una protezione del conduttore (viti di collegamento PE senza protezione del filo), nelle custodie tubeless con uscita laterale la lunghezza massima della filettatura del bullone è di 12 mm | |
| Quando il telaio di supporto del modulo viene utilizzato in custodie metalliche, il collegamento del conduttore di terra di protezione deve essere garantito dal collegamento di terra di protezione previsto nel telaio di supporto del modulo o da uno speciale modulo di messa a terra metallica di protezione. |
| Caratteristica | Valore |
|---|---|
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | altro |
