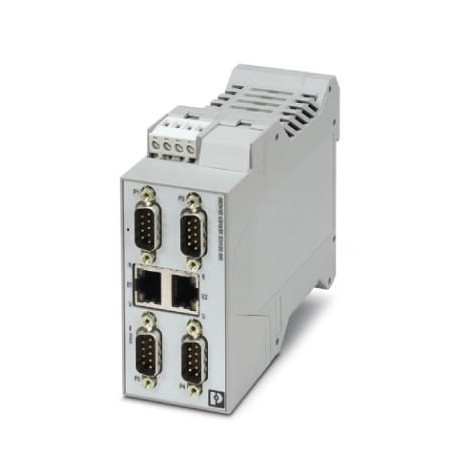

GW PN/ASCII 2E/4DB9 1020882 PHOENIX CONTACT Convertitori di interfaccia
GW PN/ASCII 2E/4DB9
1020882
PHOENIX_CONTACT
Convertitori di interfaccia
Il GW PN/ASCII... converte stringhe seriali di caratteri RAW o ASCII in PROFINET. Comprende due connessioni RJ45 e quattro connessioni D-SUB-9.
sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione venti mila otto cento ottanta due |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626512013 |
| Peso per Pezzo (escluso imballaggio) | 245.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni cento settanta sei mila due cento |
| Paese di origine | NOI (Stati Uniti) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Ammessa umidità (funzionamento) | 10 % ... 95 % (senza condensa) |
| Ammessa umidità (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Altitudine | < 2000 m |
| Grado di protezione | IP20 |
| Immunità al rumore | EN 61000-6-2:2005 |
Generale
| Isolamento elettrico | IEC UL 61010-1 (VCC // Ethernet) |
|---|---|
| Tensione di prova interfaccia dati/interfaccia dati | 1,5 kVrms(50 Hz, 1 min.) |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVrms |
| 1,5 kVrms(50 Hz, 1 min.) | |
| Norme/regolamenti | EN 55022, EN 55024 |
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
| Emissione di rumore | EN 61000-6-4 |
| Peso netto | 245 g |
| Materiale custodia | PA 6.6 |
| Colore | grigio |
| MTBF | 63.5 Anni (standard Telcordia, temperatura di 25°C, 50% di stress, Fattore Ambientale = 1.0) |
| Il 42,3 Anni (standard Telcordia, 40°C di temperatura, 50% stress, Fattore Ambientale = 1.5) | |
| Conformità | CE-conforme |
| UL, USA | UL 61010-1 |
| UL, USA/Canada | Classe I, Div. 2, Gruppi A, B, C, D T4A |
Alimentazione
| Gamma di tensione di rifornimento | 10.8 V DC ... 30 V DC (tramite pluggable COMBICON morsettiera a vite) |
|---|---|
| Max. consumo di corrente | 120 mA (24 V DC) |
| Consumo di corrente tipico | 110 mA (24 V DC) |
| Sezione conduttore flessibile max. | 2.50 mm2 |
| Sezione conduttore flessibile min. | 0.20 mm2 |
| Sezione conduttore AWG max. | Dodici |
| Sezione conduttore AWG min. | Venti quattro |
Interfaccia seriale
| Interfaccia 1 | PROFINET |
|---|---|
| Interfaccia | Ethernet |
| No. di porte | Due |
| Metodo di connessione | Presa RJ45, schermato |
| Trasmissione lunghezza | ≤ 100 m (shielded twisted pair) |
| Protocolli supportati | PROFINET, ASCII |
| Ausiliario protocolli | ARP, DHCP (Client), PING |
| La trasmissione seriale di velocità | 10/100 Mbps negoziazione automatica |
| Interfaccia | RS-232 |
| Numero di connessioni | Quattro |
| Metodo di connessione | D-SUB a 9 plug |
| Formato di File/codifica | 5/6/7/8 bit di Dati, 1/2 bit di Stop, Nessuna/even/Odd/Mark/Space di Parità |
| Trasmissione lunghezza | 15 m |
| Assegnazione dei Pin | |
| Controllo di flusso dei dati/protocolli di | Handshake Software Xon/Xoff o hardware handshake RTS/CTS |
| La trasmissione seriale di velocità | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Interfaccia | RS-422 |
| Numero di connessioni | Quattro |
| Metodo di connessione | D-SUB a 9 plug |
| Formato di File/codifica | 5/6/7/8 bit di Dati, 1/2 bit di Stop, Nessuna/even/Odd/Mark/Space di Parità |
| Trasmissione lunghezza | ≤ 1200 m |
| Resistenza di terminazione | 120 Ω (configurabile) |
| Assegnazione dei Pin | |
| La trasmissione seriale di velocità | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Interfaccia | RS-485 |
| Numero di connessioni | Quattro |
| Metodo di connessione | D-SUB a 9 plug |
| Formato di File/codifica | 5/6/7/8 bit di Dati, 1/2 bit di Stop, Nessuna/even/Odd/Mark/Space di Parità |
| Resistenza di terminazione | 120 Ω (configurabile) |
| Assegnazione dei Pin | |
| La trasmissione seriale di velocità | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Tipo di test | Resistenza alle vibrazioni in acc. EN 60068-2-6/IEC 60068-2-6 |
| Shock in acc. EN 60068-2-27/IEC 60068-2-27 | |
| Emissione di rumore | EN 61000-6-4 |
| Immunità al rumore | EN 61000-6-2:2005 |
| Norme/regolamenti | EN 55022, EN 55024 |
| Conformità | CE-conforme |
| UL, USA | UL 61010-1 |
| UL, USA/Canada | Classe I, Div. 2, Gruppi A, B, C, D T4A |
Classificazioni
eCl@ss 4.0Venti sette millioni due cento cinquanta mila cinque cento quattroeCl@ss 4.1Venti sette millioni due cento cinquanta mila cinque cento quattroeCl@ss 5.0Venti sette millioni due cento cinquanta mila cinque cento quattroeCl@ss 5.1Venti sette millioni due cento cinquanta mila cinque cento quattroeCl@ss 6.0Diciannove millioni cento settanta nove mila due centoeCl@ss 7.0Diciannove millioni cento settanta nove mila due cento novantaeCl@ss 9.0Diciannove millioni cento settanta nove mila due cento novanta
UNSPSC 6.01Trenta millioni due cento undici mila cinque cento seiUNSPSC 7.0901Trenta nove millioni cento venti un mille ottoUNSPSC 11Trenta nove millioni cento venti un mille ottoUNSPSC 12.01Trenta nove millioni cento venti un mille ottoUNSPSC 13.2Quaranta tré millioni due cento venti due mila sei cento quattro
| Caratteristica | Valore |
|---|---|
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 4 |
| numero di interfacce HW seriali RS422 (EF003022) | 4 |
| numero di interfacce HW seriali RS485 (EF003023) | 4 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| con separazione del potenziale (EF003272) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 115 mm |
