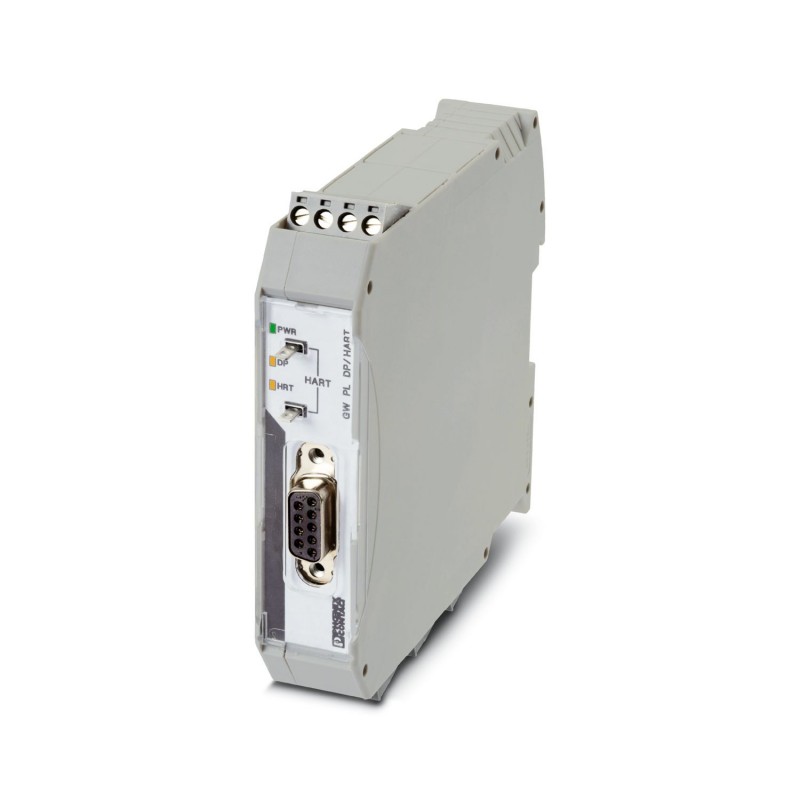

GW PL DP/HART 2316362 PHOENIX CONTACT Convertitore di protocollo
GW PL DP/HART
2316362
PHOENIX_CONTACT
Convertitore di protocollo
Convertitore da protocollo HART a PROFIBUS DP
HART a convertitore di protocollo PROFIBUS DP
sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
Caratteristiche articolo
| Tipo di prodotto | Convertitore di interfaccia |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
Caratteristiche elettriche
| Alimentazione | |
| Range tensione di alimentazione | 18,5 V DC ... 30 V DC () |
| Tensione nominale | 24 V DC |
| Max. corrente assorbita | 75 mA |
Dati di collegamento
| Alimentazione | |
| Collegamento | Morsetto a vite a innesto COMBICON |
| Sezione conduttore flessibile | 0,20 mm² ... 2,50 mm² |
| Sezione conduttore rigida | 0,20 mm² ... 2,50 mm² |
| Sezione del conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Interfacce
| Dati: PROFIBUS DP | |
| Velocità dati | 9,6 kBit/s (min.) |
| 12 MBit/s (max.) | |
| Numero collegamenti | 2 |
| Collegamento | D-SUB-9, COMBICON |
| Numero di canali | 1 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Tecnica di connessione | Connessione a vite |
| Resistenza terminale | 390 Ω - 220 Ω - 390 Ω (inseribile) |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione trasversale conduttore AWG min. | 24 |
| Protocolli | HART, PROFIBUS DP |
| Dati: HART FSK | |
| Numero collegamenti | 3 |
| Collegamento | COMBICON |
| Numero di canali | 4 (Dispositivi HART attivi/passivi) |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Tecnica di connessione | Connessione a vite |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,02 mm² |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione trasversale conduttore AWG min. | 24 |
Dimensioni
| Disegno quotato |  |
| Larghezza | 22,5 mm |
| Altezza | 99 mm |
| Profondità | 114,5 mm |
Indicazioni materiale
| Colore | grigio |
| Materiale custodia | PA V0 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | 2000 m |
| Umidità dell'aria consentita (esercizio) | 95 % (senza condensa) |
| Urti | 30g, 18 ms |
| Vibrazioni (funzionamento) | 5g, 10 Hz ... 150 Hz |
Omologazioni
| Dati EX | |
| ATEX | PRESAFE 16ATEX7686X, II 3G, Ex nA IIC T4 Gc |
| IECEx | IECEx PRE 16.0001X, Ex nA IIC T4 Gc |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T4, Ex nA IIC T4 GcX |
Montaggio
| Tipo di montaggio | Guida di supporto: 35 mm |
| Nota per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Posizione d'installazione | su guida orizzontale NS 35 secondo EN 60715 |
| Caratteristica | Valore |
|---|---|
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 3 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| tipo di trasmissione dati (EF008225) | seriale |
| velocità di trasmissione (EF003271) | 9600 kBit/s |
| con separazione del potenziale (EF003272) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 114.5 mm |
