PHOENIX_CONTACTSicurezza e comunicazioniGW DEVICE SERVER 2E/2DB9 2702761 PHOENIX CONTACT Convertitore d’interfaccia

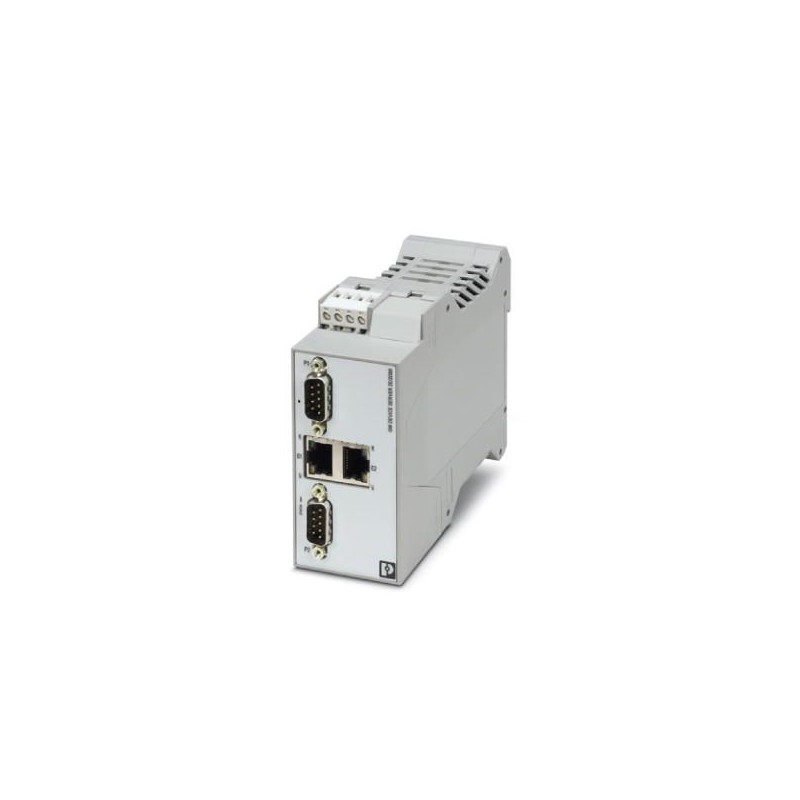

PHOENIX_CONTACT GW DEVICE SERVER 2E/2DB9 2702761 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

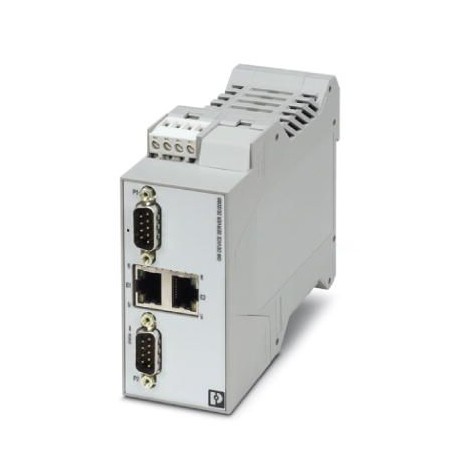

GW DEVICE SERVER 2E/2DB9 2702761 PHOENIX CONTACT Convertitore d’interfaccia

Riferimento: GW DEVICE SERVER 2E/2DB9

Codice: 2702761

Produttore: PHOENIX_CONTACT

Descrizione:

Convertitore d’interfaccia
Dispositivo server seriale per la conversione di dati seriali (RS-232/422/485) in dati Ethernet (RJ45). Compatibile con i protocolli TCP e UDP. È possibile scaricare il software di reindirizzamento della porta COM e i driver di Windows. Comprende due connessioni RJ45 e due connessioni D-SUB-9.

Categorie:

  • sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
  • PHOENIX_CONTACT > Sicurezza e comunicazioni

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 902,47 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2702761
Pezzi/conf.1 PZ
Sales keyDNC321 -
Pagina catalogoPagina 342 (C_6_2017)
GTIN4055626339177
Peso per pezzo (confezione esclusa)159,000 g
Numero tariffa doganale85176200

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza45 mm
Altezza99 mm
Profondità115 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 70 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 80 °C
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Temperatura ambiente consentita (stoccaggio/trasporto)5 % ... 95 % (senza condensa)
Posizione elevata< 2000 m
Grado di protezioneIP20
Immunità ai disturbiEN 61000-6-2:2005

Generalità

Separazione galvanicaIEC UL 61010-1 (VCC // Ethernet)
Tensione di prova interfaccia dati/interfaccia dati1,5 kVeff(50 Hz, 1 min)
Tensione di prova interfaccia dati/alimentazione1,5 kVeff
1,5 kVeff(50 Hz, 1 min)
Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Emissione disturbiEN 61000-6-4
Peso netto159 g
Materiale custodiaPA 6.6
Coloregrigio
MTBF68,1 Anni (Standard Telcordia, temperatura: 25 °C, carico: 50%, fattore ambientale = 1,0)
45,4 Anni (Standard Telcordia, temperatura: 40 °C, carico: 50%, fattore ambientale = 1,5)
ConformitàCE conforme
UL, USAUL 61010-1
UL, USA / CanadaClass I, Div. 2, Groups A, B, C, D T4A

Alimentazione

Range tensione di alimentazione10,8 V DC ... 30 V DC (mediante morsetto a vite a innesto COMBICON)
Max. corrente assorbita100 mA (24 V DC)
Corrente assorbita tipica88 mA (24 V DC)
Sezione conduttore flessibile max.2,50 mm²
Sezione conduttore flessibile min.0,20 mm²
Sezione trasversale conduttore AWG max.12
Sezione trasversale conduttore AWG min.24

Interfacce seriali

Interfaccia 1Interfaccia Ethernet, 10/100Base-T(X) a norma IEEE 802.3u
InterfacciaEthernet
Numero porte2
CollegamentoConnettore femmina RJ45, schermato
Lunghezza di trasmissione≤ 100 m (twisted pair schermato)
ProtocolliTCP/IP, UDP, ASCII
Protocolli ausiliariARP, DHCP (client), PING
Velocità di trasmissione seriale10/100 MBit/s, auto-negoziazione
InterfacciaRS-232
Numero collegamenti2
CollegamentoConnettore maschio D-SUB 9
Formato dati/Codifica dati5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota
Lunghezza di trasmissione15 m
Pinning
Controllo del flusso dati/protocolloSoftware Handshake, Xon/Xoff o Hardware Handshake RTS/CTS
Velocità di trasmissione seriale0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
InterfacciaRS-422
Numero collegamenti2
CollegamentoConnettore maschio D-SUB 9
Formato dati/Codifica dati5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota
Lunghezza di trasmissione≤ 1200 m
Resistenza terminale
120 Ω (configurabile)
Pinning
Velocità di trasmissione seriale0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
InterfacciaRS-485
Numero collegamenti2
CollegamentoConnettore maschio D-SUB 9
Formato dati/Codifica dati5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota
Resistenza terminale120 Ω (configurabile)
Pinning
Velocità di trasmissione seriale0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s

Funzione

Web Based Managementsì
ManagementWeb based Management
Indicazioni di stato e di diagnostica

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Tipo di provaResistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6
Urti secondo EN 60068-2-27/IEC 60068-2-27
Emissione disturbiEN 61000-6-4
Immunità ai disturbiEN 61000-6-2:2005
Norme/DisposizioniEN 55022, EN 55024
ConformitàCE conforme
UL, USAUL 61010-1
UL, USA / CanadaClass I, Div. 2, Groups A, B, C, D T4A
Test dei gas tossiciISA-S71.04-1985 G3 Harsh Group A

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2702761 Controllori logici programmabili (PLC) (EC001423)

Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica2
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica2
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica2
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica0
Nome caratteristicacon interfaccia ottica (EF003028)
Valore caratteristicaNo
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacapacità di ridondanza (EF003156)
Valore caratteristicaNo
Nome caratteristicacon separazione del potenziale (EF003272)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica45 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica99 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica115 mm
