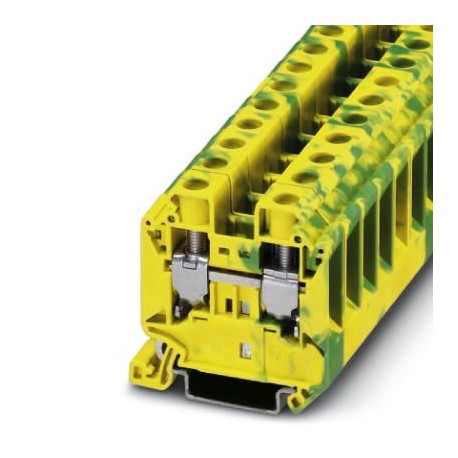

UT 16-PE
3044212
PHOENIX_CONTACT
50
Morsetti comp. per conduttori terra
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Codice per l'ordinazione | 3044212 |
---|---|
Pezzi/conf. | 50 PZ |
Sales key | BE1121 - |
Quantità di ordinazione minima | 50 PZ |
Pagina catalogo | Pagina 253 (C_1_2017) |
GTIN | 4017918977573 |
Peso per pezzo (confezione esclusa) | 46,850 g |
Numero tariffa doganale | 85369010 |
Paese di origine | TR (Turchia) |
Numero di piani | 1 |
---|---|
Numero collegamenti | 2 |
Sezione nominale | 16 mm² |
Colore | giallo-verde |
Materiale isolante | PA |
Classe di combustibilità a norma UL 94 | V0 |
Campo di applicazione | Industria ferroviaria |
Costruzione di macchine | |
Costruzione di impianti | |
Industria dei processi | |
Tensione impulsiva di dimensionamento | 8 kV |
Grado d'inquinamento | 3 |
Categoria di sovratensione | III |
Gruppo materiale isolante | I |
Parete laterale aperta | Sì |
Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
Specifica di prova vibrazioni, rumori a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
Spettro di prova | Controllo della durata categoria 2, su carrello |
Frequenza di prova | f1= 5 Hz a f2= 150 Hz |
Livello ASD | 6,12 (m/s2)2/Hz |
Accelerazione | 3,12 g |
Durata di prova per asse | 5 h |
Direzioni di prova | Asse X, Y e Z |
Risultato test di sollecitazioni meccaniche | Controllo superato |
Specifica di prova test di sollecitazioni meccaniche | DIN EN 50155 (VDE 0115-200):2008-03 |
Forma urti | Semisinusoidale |
Accelerazione | 30g |
Durata urti | 18 ms |
Numero di urti per direzione | 3 |
Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Inserto materiale isolante statico a freddo | -60 °C |
Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Classe I | 2 |
NF F16-101, NF F10-102 Classe F | 2 |
Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Larghezza | 12,2 mm |
---|---|
Spessore della piastra terminale | 2,2 mm |
Lunghezza | 55,5 mm |
Altezza | 54,4 mm |
Altezza NS 35/7,5 | 55 mm |
Altezza NS 35/15 | 62,5 mm |
Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
---|---|
Collegamento | Connessione a vite |
Filettatura | M5 |
Lunghezza di spelatura | 14 mm |
Coppia min. | 2,5 Nm |
Coppia max. | 3 Nm |
Attacco a norma | IEC 60947-7-2 |
Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
Sezione conduttore rigido min. | 1,5 mm² |
Sezione conduttore rigido max. | 25 mm² |
Sezione trasversale conduttore AWG min. | 16 |
Sezione trasversale conduttore AWG max. | 4 |
Sezione conduttore flessibile min. | 1,5 mm² |
Sezione conduttore flessibile max. | 25 mm² |
Sezione min. conduttore flessibile AWG | 16 |
Sezione max. del conduttore flessibile AWG | 4 |
Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1 mm² |
Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica min. | 1 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
2 conduttori stesso diametro, rigidi min. | 1 mm² |
2 conduttori stesso diametro, rigidi max. | 6 mm² |
2 conduttori stesso diametro, flessibili min. | 1 mm² |
2 conduttori stesso diametro, flessibili max. | 6 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,75 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 10 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 1 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 6 mm² |
Attacco a norma | IEC/EN 60079-7 |
Sezione conduttore rigido min. | 1,5 mm² |
Sezione conduttore rigido max. | 25 mm² |
Sezione trasversale conduttore AWG min. | 16 |
Sezione trasversale conduttore AWG max. | 4 |
Sezione conduttore flessibile min. | 1,5 mm² |
Sezione conduttore flessibile max. | 16 mm² |
Calibro a tampone | A7 |
Attacco a norma | CSA |
---|---|
IEC 60947-7-2 | |
Classe di combustibilità a norma UL 94 | V0 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
