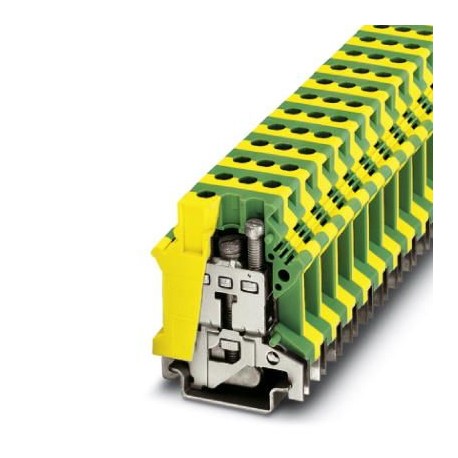

USLKG 16 N 0443023 PHOENIX CONTACT Morsetti comp. per conduttori terra, Collegamento: Connessione a vite, N...
USLKG 16 N
0443023
PHOENIX_CONTACT
50
Morsetti comp. per conduttori terra, Collegamento: Connessione a vite, N. poli: 1, Sezione:2,5 mm²
Morsetto di terra, In un allineamento del giunto con morsetti di passo dello stesso contorno, deve essere inserito un coperchio per tensioni di isolamento > 690 V, numero di collegamenti: 2, numero di poli: 1, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 16 mm², sezione: 2,5 mm² - 25 mm², tipo di fissaggio: piede PE con vite di fissaggio, M4, classe di montaggio: NS 35/7.5, NS 35/15, NS 32, colore: giallo-verde
morsetti di giunzione > Morsettiera per terra
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Generalità
| Nota | In caso di affiancamento con morsetti passanti dal profilo identico, in presenza di tensioni di isolamento 690 V, occorre impiegare una piastra terminale. |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Sezione nominale | 16 mm² |
| Colore | giallo-verde |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Generalità
| Tensione impulsiva di dimensionamento | 8 kV |
|---|---|
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 60947-7-2 |
| Parete laterale aperta | nein |
| N. poli | 1 |
Dimensioni
| Larghezza | 12,2 mm |
|---|---|
| Lunghezza | 42,5 mm |
| Altezza | 52,6 mm |
| Altezza NS 35/7,5 | 54 mm |
| Altezza NS 35/15 | 61,5 mm |
| Altezza NS 32 | 59 mm |
Dati di collegamento
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
|---|---|
| Collegamento | Connessione a vite |
| Attacco a norma | IEC 60947-7-2 |
| Sezione conduttore rigido min. | 2,5 mm² |
| Sezione conduttore rigido max. | 25 mm² |
| Sezione trasversale conduttore AWG min. | 12 |
| Sezione trasversale conduttore AWG max. | 4 |
| Sezione conduttore flessibile min. | 4 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione min. conduttore flessibile AWG | 12 |
| Sezione max. del conduttore flessibile AWG | 6 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| 2 conduttori stesso diametro, rigidi min. | 1,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 6 mm² |
| Attacco a norma | UL |
| Sezione trasversale conduttore AWG min. | 22 |
| Sezione trasversale conduttore AWG max. | 4 |
| Lunghezza di spelatura | 11 mm |
| Filettatura | M4 |
| Coppia min. | 1,5 Nm |
| Coppia max. | 1,8 Nm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-0443023-USLKG 16 N | 115 Kbytes |
|
