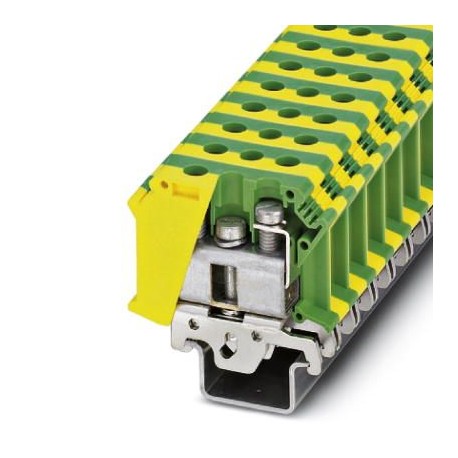

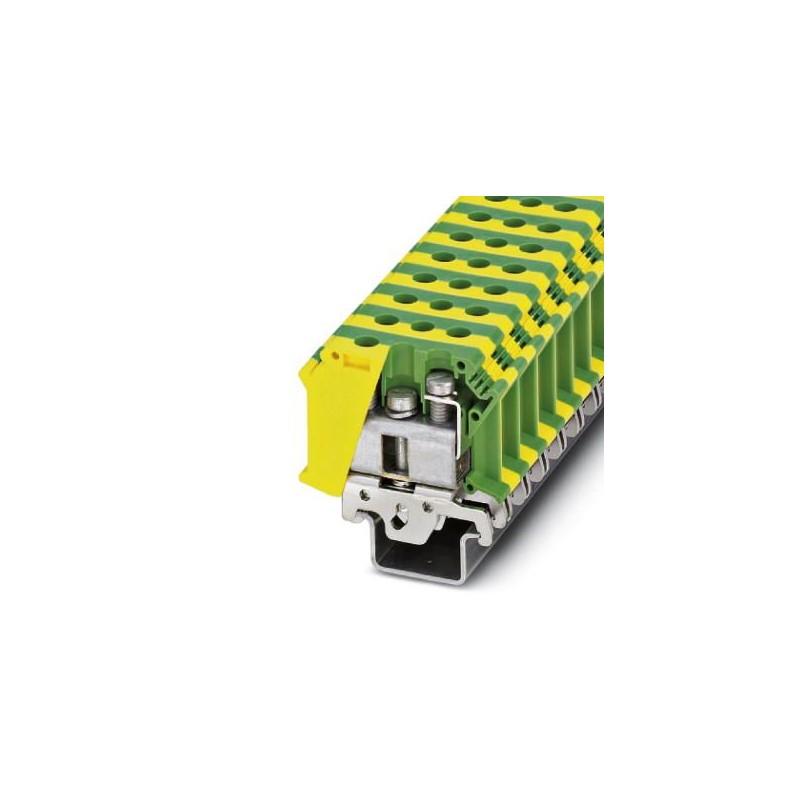

UISLKG 35-1 3001776 PHOENIX CONTACT Morsetto per conduttore di terra per installazione
UISLKG 35-1
3001776
PHOENIX_CONTACT
50
Morsetto per conduttore di terra per installazione
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3001776 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1251 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 506 (C_1_2017) |
| GTIN | 4017918089986 |
| Peso per pezzo (confezione esclusa) | 69,350 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Nota | Per sezioni di collegamento 35 mm² / AWG 2 si deve utilizzare una guida di supporto Cu NS 35/15-2,3! |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Sezione nominale | 35 mm² |
| Colore | giallo-verde |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 4,06 W |
| Attacco a norma | IEC 60947-7-2 |
| Parete laterale aperta | No |
| Fissaggio morsetti | 2,5 Nm ... 3 Nm (Piedino PE con vite di fissaggio M5) |
| N. poli | 1 |
Dimensioni
| Larghezza | 15 mm |
|---|---|
| Lunghezza | 55 mm |
| Altezza NS 35/7,5 | 51 mm |
| Altezza NS 35/15 | 58,5 mm |
| Altezza NS 32 | 56 mm |
Dati di collegamento
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
|---|---|
| Sezione conduttore rigido min. | 0,75 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore flessibile min. | 0,75 mm² |
| Sezione conduttore flessibile max. | 35 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 2 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 35 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 35 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,75 mm² |
| 2 conduttori stesso diametro, rigidi max. | 16 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 16 mm |
| Filettatura | M6 |
| Coppia min. | 3,2 Nm |
| Coppia max. | 3,7 Nm |
Environmental Product Compliance
| REACh SVHC | 4-Nonylphenol, ethoxylated |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3001776-UISLKG 35-1 | 102 Kbytes |
|
