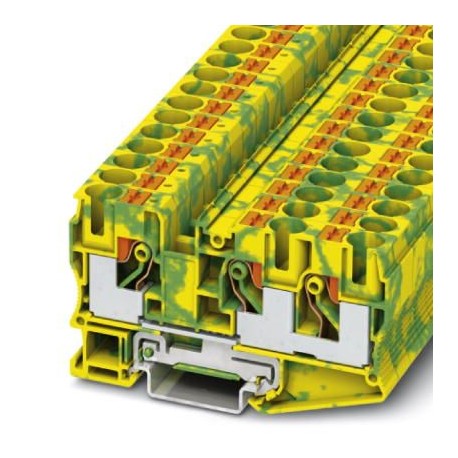

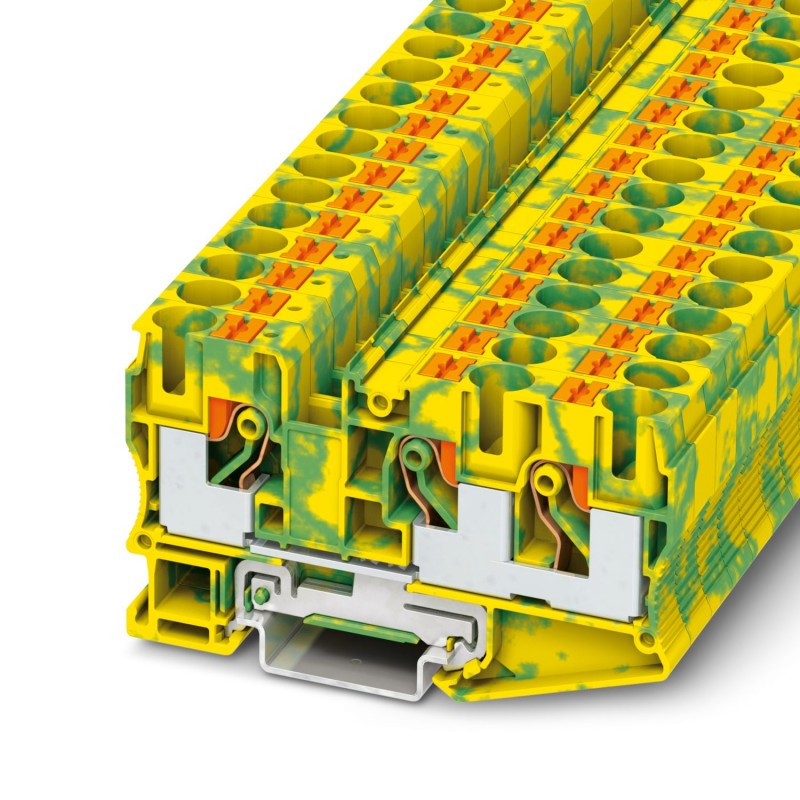

PT 10-TWIN-PE 3208745 PHOENIX CONTACT Morsetti comp. per conduttori terra
PT 10-TWIN-PE
3208745
PHOENIX_CONTACT
50
Morsetti comp. per conduttori terra
Morsetto di terra, numero di collegamenti: 3, tipo di collegamento: Collegamento push-in, Dimensioni sezione: 10 mm², sezione: 0,5 mm² - 16 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: giallo-verde
Morsetti comp. per conduttori terra, numero di connessioni: 3, tipo di connessione: Connessione Push-in, Sezione di dimensionamento: 10 mm2, sezione: 0,5 mm2 - 16 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: giallo-verde
morsetti di giunzione > Morsettiera per terra
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Morsetto per conduttori di terra |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 09 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 1,82 W |
Dati di collegamento
| Piedino per conduttori di terra | Sì |
| Numero di connessioni per ogni piano | 3 |
| Sezione nominale | 10 mm² |
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
| Lunghezza del tratto da spelare | 18 mm ... 20 mm |
| Calibro a tampone | A6 |
| Attacco a norma | IEC 60947-7-2 |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 6 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 6 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 10 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 10 mm² |
| Sezione nominale | 10 mm² |
| Sezioni di collegamento dirette a innesto | |
| Sezione conduttore rigida | 1 mm² ... 16 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 4 mm² ... 10 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 2,5 mm² ... 10 mm² |
Dati EX
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego (1) | -60 °C ... 85 °C |
| Range di temperatura d'impiego (2) | -40 °C ... 110 °C |
| Accessori certificati Ex | 3208748 D-PT 10-TWIN |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Uscita | (permanente) |
| Dati di collegamento Ex Generalità | |
| Sezione nominale | 10 mm² |
| Sezione di dimensionamento AWG | 8 |
| Dati di collegamento conduttori rigidi | 0,5 mm² ... 16 mm² |
| Dati di collegamento AWG | 20 ... 6 |
| Dati di collegamento conduttori flessibili | 0,5 mm² ... 10 mm² |
| Dati di collegamento AWG | 20 ... 8 |
Dimensioni
| Larghezza | 10,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 88,9 mm |
| Profondità | 49,5 mm |
| Profondità su NS 35/7,5 | 50,5 mm |
| Profondità su NS 35/15 | 58 mm |
Indicazioni materiale
| Colore | verde-giallo |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | Sì |
Condizioni ambientali e della vita elettrica
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-2 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| funzione PEN possibile (EF002544) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.5 mm² |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di punti di fissaggio per ogni piano (EF002660) | 3 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 10.2 mm |
| altezza (EF000040) | 88.9 mm |
| profondità (EF000049) | 49.5 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | verde-giallo |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3208745-PT 10-TWIN-PE | 125 Kbytes |
|
