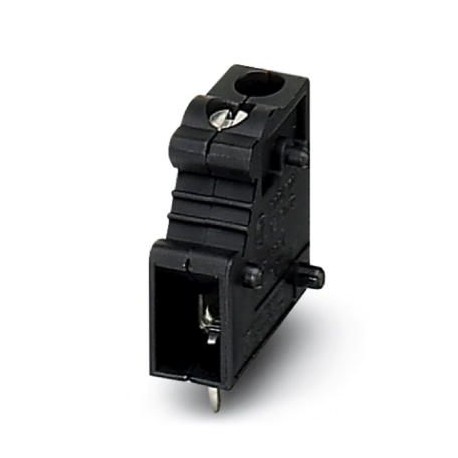

PHOENIX_CONTACT GKDS-EX 3 POS. 5607427 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

GKDS-EX 3 POS. 5607427 PHOENIX CONTACT PCB terminal block

Name: GKDS-EX 3 POS. 5607427 PHOENIX CONTACT PCB terminal block
Brand: PHOENIX_CONTACT
SKU: PHO5607427
Price: 12.70 EUR
Availability: OutOfStock

Riferimento: GKDS-EX 3 POS.

Codice: 5607427

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

PCB terminal block

Morsettiera per circuiti stampati, corrente nominale: 20 A, tensione nominale (III/2): 630 V, sezione nominale: 2,5 mm², numero di potenziali: 3, numero di file: 1, numero di poli per fila: 3, famiglia articoli: GKDS-EX, passo: 7,5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0°, colore: nero, Disposizione dei pin: Disposizione lineare dei pin, Lunghezza dei pin [P]: 4,82 mm, Numero di pin a saldare per potenziale: 2

Categorie:

connettori ad innesto > morsetto per circuito stampato
PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Dettagli
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 12,70 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 4-5 settimane.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

DETTAGLI

Chiave Dati Commerciali

Orderkey	Cinque millioni sei cento sette mila quattro cento venti sette
Unità d'imballaggio	50 pc
Nota	Made to Order (non restituibili)
GTIN	4046356666688
Peso per Pezzo (escluso imballaggio)	12.740 g
Personalizzato numero di tariffa	Ottanta cinque millioni tre cento sessanta nove mila dieci
Paese di origine	DE (Germania)

Dimensioni

Lunghezza [ l ]	19 mm
Passo	7.5 mm
La dimensione di una	15 mm
Altezza	20 mm
Altezza [ h ]	19,5 mm
Spina a saldare [P]	5 mm
Diametro del foro	1.4 mm

Generale

Gamma di articoli	GKDS-EX
Tensione d'impulso (III/3)	6 kV
Tensione d'impulso (III/2)	6 kV
Tensione d'impulso (II/2)	6 kV
Tensione nominale (III/3)	275 V
Tensione nominale (III/2)	630 V
Tensione nominale (II/2)	1000 V
Connessione in acc. con standard	EN-VDE
Corrente nominale I_N	20 Un
Sezione trasversale nominale	2,5 mm2
Lega per saldatura di pin di superficie
Cilindrica interna gage	A3
Lunghezza di spelatura	9 mm
Numero di posizioni	Tre
La filettatura della vite	M3
Coppia di serraggio, min.	0,5 Nm
Coppia di serraggio max	0,6 Nm

Connessione dati

Sezione conduttore AWG min.	Venti quattro
Sezione conduttore AWG max.	Dodici
2 conduttori con la stessa sezione trasversale, tinta min.	0,2 mm2
2 conduttori con la stessa sezione trasversale, tinta max.	1,5 mm2
2 conduttori con la stessa sezione trasversale, stranded min.	0,2 mm2
2 conduttori con la stessa sezione trasversale, stranded max.	1 mm2
2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min.	0,25 mm2
2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max.	0,5 mm2
2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min.	0,5 mm2
2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max.	1 mm2

Norme e Regolamenti

Connessione in acc. con standard	EN-VDE

Ambientale Di Conformità Del Prodotto

Cina RoHS	Ecologico periodo di utilizzo: illimitato = EFUP-e
	Sostanze pericolose al di sopra dei valori soglia

Classificazioni

eCl@ss 4.0Venti sette millioni cento quaranta un mille cento noveeCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno

ETIM 3.0EC001121ETIM 4.0EC002643ETIM 5.0EC002643ETIM 6.0EC002643

UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
