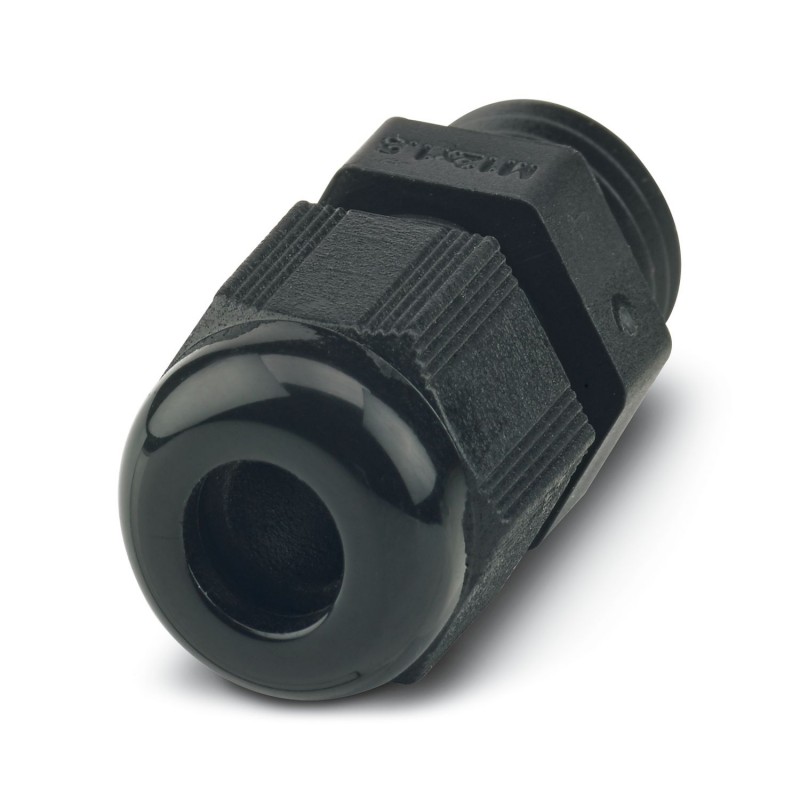

G-INS-PG16-M68N-PNES-BK 1424499 PHOENIX CONTACT Pressacavo
G-INS-PG16-M68N-PNES-BK
1424499
PHOENIX_CONTACT
5
Pressacavo
Pressacavo, materiale di collegamento a vite: PA, diametro esterno del cavo 10 mm ... 14 mm, schermatura: no, filettatura di collegamento: Pg16, colore: nero profondo RAL 9005
Pressacavi, materiale connessione a vite: PA, applicazione: Standard, diametro esterno cavo 10 mm ... 14 mm, schermatura: no, filettatura: Pg16, colore: nero intenso RAL 9005
sistemi di introduzione per cavi/conduttori > Pressacavo
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | 1) Montare i perni del collegamento a vite nella custodia con la coppia corretta 2) Inserire il cavo 3) Serrare il dado a risvolto con la coppia corretta |
| Tipo di prodotto | Connessione a vite per cavo |
| Applicazione | Standard |
| Numero dei conduttori | 1 |
| Produttore | BIMED |
| Denominazione produttore | BS-25 |
| Schermato | no |
| Stato di manutenzione dei dati | |
| Revisione articolo | 00 |
| Disegno quotato |  |
| Lunghezza | 44 mm |
| Lunghezza della filettatura | 10 mm |
| Diametro foro | 22,6 mm ... 22,8 mm |
| Apertura chiave dadi | 27 mm |
| Apertura chiave perno | 27 mm |
| Misura angolare esagonale | 30,8 mm |
| Tipo filettatura lato collegamenti | Pg16 |
| Coppia di serraggio | 5,5 Nm ±0,5 Nm (Dado cieco a calotta) |
| 3,5 Nm (Perno) |
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V2 |
| Materiale guarnizione Guarnizione cavo | CR |
| Materiale connessione a vite | PA |
| Diametro esterno conduttore Linea 1 | 10 mm ... 14 mm |
| Diametro esterno conduttore | 10 mm ... 14 mm (per UL 514 B) |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Grado di protezione (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (statico) |
| Caratteristica | Valore |
|---|---|
| tipo di filettatura (EF001758) | PG |
| dimensione nominale della filettatura in pollici NPT/filettatura gas (EF007838) | altro |
| lunghezza della filettatura (EF000368) | 10 mm |
| apertura di chiave (EF000177) | 27 mm |
| misura angolare dell'esagono (EF005268) | 30.8 mm |
| adatto per diametro cavo (EF005466) | 10 mm |
| materiale (EF002169) | altro |
| qualità del materiale (EF001257) | altro |
| protezione della superfice (EF000139) | altro |
| senza alogeni (EF000025) | No |
| grado di protezione (IP) (EF005474) | IP66 |
| colore (EF000007) | nero |
| protezione contro la piegatura (EF000734) | No |
| con controdado (EF005049) | No |
| con arresto nell'apertura (EF012547) | No |
| versione (EF000010) | diritto |
| inserto di tenuta multiplo (EF005004) | No |
| raccordo a vite cavo piatto (EF004685) | No |
| tipo di guarnizione (EF001217) | EV009696 |
| raccordo a vite divisibile (EF005337) | No |
| temperatura di impiego (EF001742) | -40 °C |
| versione antideflagrante testata (EF004191) | No |
| per zona antideflagrante gas (EF005728) | senza |
| per zona antideflagrante polvere (EF008404) | senza |
| per cavi armati (EF012184) | No |
| versione EMC (EF001062) | No |
| schermato (EF000881) | No |
| con compensazione di pressione (EF024919) | No |
