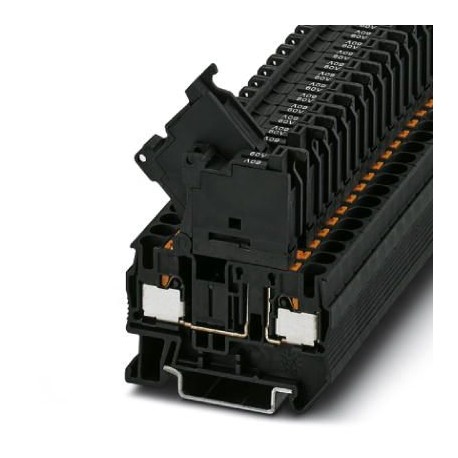

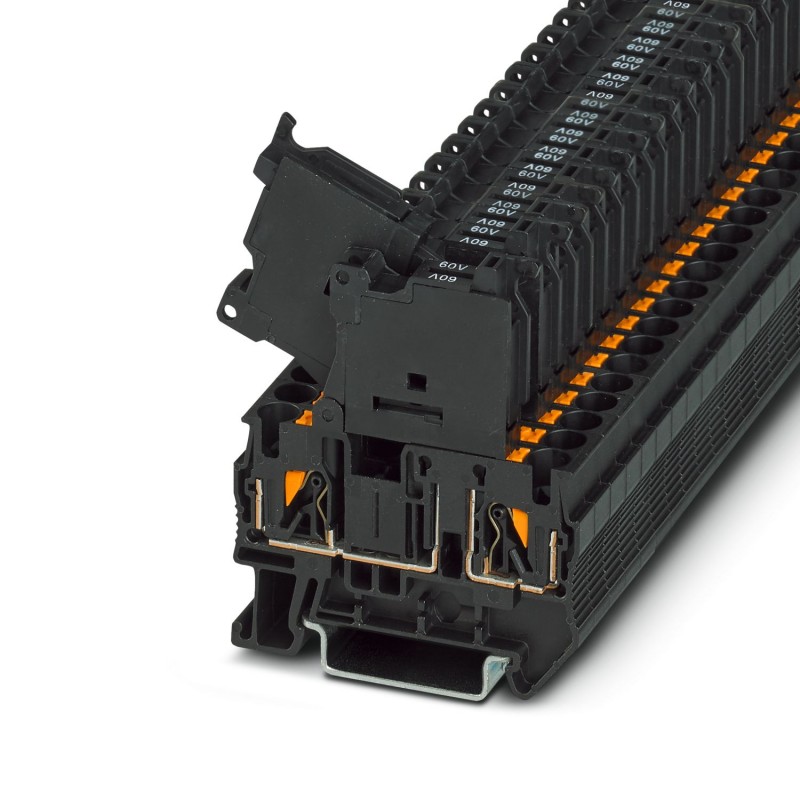

PT 4-HESILED 60 (5X20) 3207908 PHOENIX CONTACT Morsetti portafusibili componibili
PT 4-HESILED 60 (5X20)
3207908
PHOENIX_CONTACT
50
Morsetti portafusibili componibili
Morsettiera portafusibili, tipo fusibile: vetro/ceramica/..., tipo fusibile: G/5 x 20, tensione nominale: 60 V, corrente nominale: 6,3 A, tipo di collegamento: Collegamento push-in, Dimensioni sezione: 1 mm², sezione: 0,2 mm²- 6 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: nero
Morsetto portafusibili, tipo di fusibile: Vetro / ceramica / ..., tipo fusibile: G / 5 x 20, tensione nominale: 60 V, corrente nominale: 6,3 A, numero poli: 1, tipo di connessione: Connessione Push-in, Sezione di dimensionamento: 4 mm2, sezione: 0,2 mm2- 6 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: nero
morsetti di giunzione > morsetto componibile di sicurezza
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Note generali | La corrente è determinata dal fusibile impiegato, la tensione dal LED scelto. In caso di fusibile difettoso, il circuito è da considerarsi sotto tensione. |
Caratteristiche articolo
| Tipo di prodotto | Morsetto portafusibili |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Numero di poli | 1 |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 11 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tipo di fusibile | Vetro / ceramica / ... |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Fusibile | G / 5 x 20 |
| Campo di tensione, con LED | 30 V AC/DC ... 60 V AC/DC |
| Campo di corrente, LED | 0,4 mA ... 0,86 mA |
| Potenza dissipata massima | max. 1,6 W (con disposizione singola del morsetto portafusibili in caso di sovratensione) |
| max. 1,6 W (con disposizione composita di diversi morsetti portafusibili in caso di sovratensione) | |
| max. 4 W (con disposizione singola del morsetto portafusibili in caso di cortocircuito) | |
| max. 2,5 W (con disposizione composita di diversi morsetti portafusibili in caso di cortocircuito) |
Dati di ingresso
| Campo di tensione, con LED | 30 V AC/DC ... 60 V AC/DC |
Dati di collegamento
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 4 mm² |
| Lunghezza del tratto da spelare | 10 mm ... 12 mm |
| Calibro a tampone | A4 |
| Attacco a norma | IEC 60947-7-3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore AWG | 24 ... 10 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 10 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1 mm² |
| Corrente nominale | 6,3 A |
| Corrente di carico massima | 6,3 A (con una sezione del conduttore di 6 mm²) |
| Tensione nominale | 60 V |
| Sezione nominale | 4 mm² |
| Sezioni di collegamento dirette a innesto | |
| Sezione conduttore rigida | 0,5 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 4 mm² |
Dimensioni
| Larghezza | 6,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 56 mm |
| Profondità | 57,3 mm |
| Profondità su NS 35/7,5 | 64,8 mm |
| Profondità su NS 35/15 | 72,3 mm |
Indicazioni materiale
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Controlli elettrici
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 7,3 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 1,89 kV |
| Risultato | Prova superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | Sì |
Controlli meccanici
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 (+/- 2) giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Risultato | Prova superata |
Condizioni ambientali e della vita elettrica
| Invecchiamento | |
| Cicli di temperatura | 192 |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-3 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| tipo di fusibile (EF002530) | altro |
| tipo di portafusibili (EF002531) | altro |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| corrente nominale In (EF008250) | 6.3 A |
| tensione nominale (EF000228) | 60 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di piani (EF002659) | 1 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 6.15 mm |
| altezza (EF000040) | 55.9 mm |
| profondità (EF000049) | 63.38 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | nero |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3207908-PT 4-HESILED 60 (5X20) | 133 Kbytes |
|
