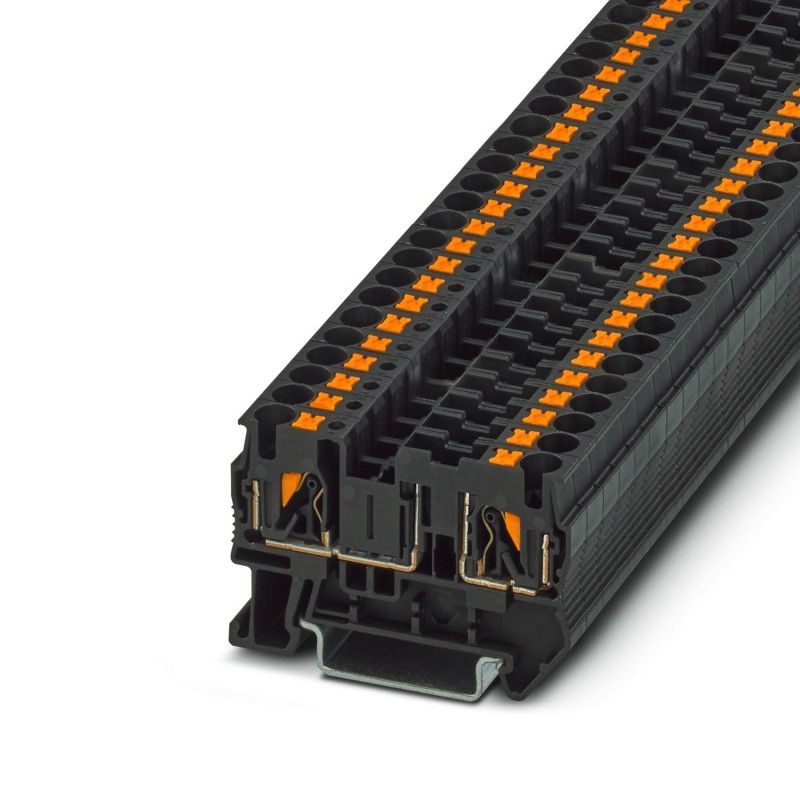

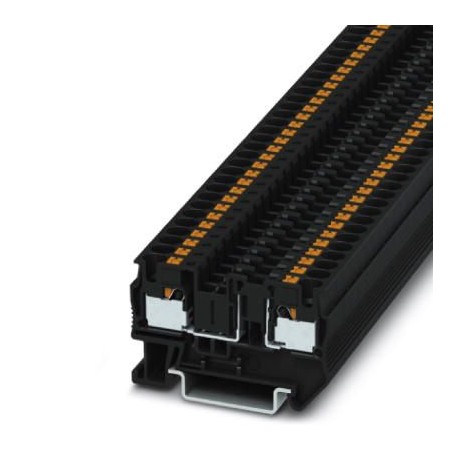

PT 4-FSI/F 3208943 PHOENIX CONTACT Morsetti portafusibili componibili
PT 4-FSI/F
3208943
PHOENIX_CONTACT
50
Morsetti portafusibili componibili
Morsettiera portafusibili, tipo fusibile: piatto, tipo fusibile: modello F (miniaturizzato), tensione nominale: 400 V, corrente nominale: 10 A, tipo di collegamento: Collegamento push-in, Sezione dimensionale: 4 mm², sezione: 0,2 mm²- 6 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: nero
Morsetto portafusibili, tipo di fusibile: Piatta, tipo fusibile: Tipo F (miniatura), tensione nominale: 400 V, corrente nominale: 10 A, tipo di connessione: Connessione Push-in, Sezione di dimensionamento: 4 mm2, sezione: 0,2 mm2- 6 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: nero
morsetti di giunzione > morsetto componibile di sicurezza
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto portafusibili |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 09 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tipo di fusibile | Piatta |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Fusibile | Tipo F (miniatura) |
| Corrente massima per disposizione singola | 15 A |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 4 mm² |
| Lunghezza del tratto da spelare | 10 mm ... 12 mm |
| Calibro a tampone | A4 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore AWG | 24 ... 10 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 10 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1 mm² |
| Corrente nominale | 10 A (La corrente è determinata dal fusibile impiegato.) |
| Corrente di carico massima | 15 A (con una sezione del conduttore di 6 mm²) |
| Tensione nominale | 400 V (La tensione è determinata dal fusibile impiegato.) |
| Sezione nominale | 4 mm² |
| Sezioni di collegamento dirette a innesto | |
| Sezione conduttore rigida | 0,5 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 2,5 mm² |
| Larghezza | 6,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 56 mm |
| Profondità | 35,3 mm |
| Profondità su NS 35/7,5 | 36,5 mm |
| Profondità su NS 35/15 | 44 mm |
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro | Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria |
| Frequenza | f1= 5 Hz a f2= 150 Hz |
| Livello ASD | 1,857 (m/s²)²/Hz |
| Accelerazione | 0,8g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| corrente nominale In (EF008250) | 10 A |
| tensione nominale (EF000228) | 400 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di piani (EF002659) | 1 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 6.15 mm |
| altezza (EF000040) | 55.9 mm |
| profondità (EF000049) | 35.25 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | nero |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3208943-PT 4-FSI/F | 115 Kbytes |
|
