Visualizza ingrandito

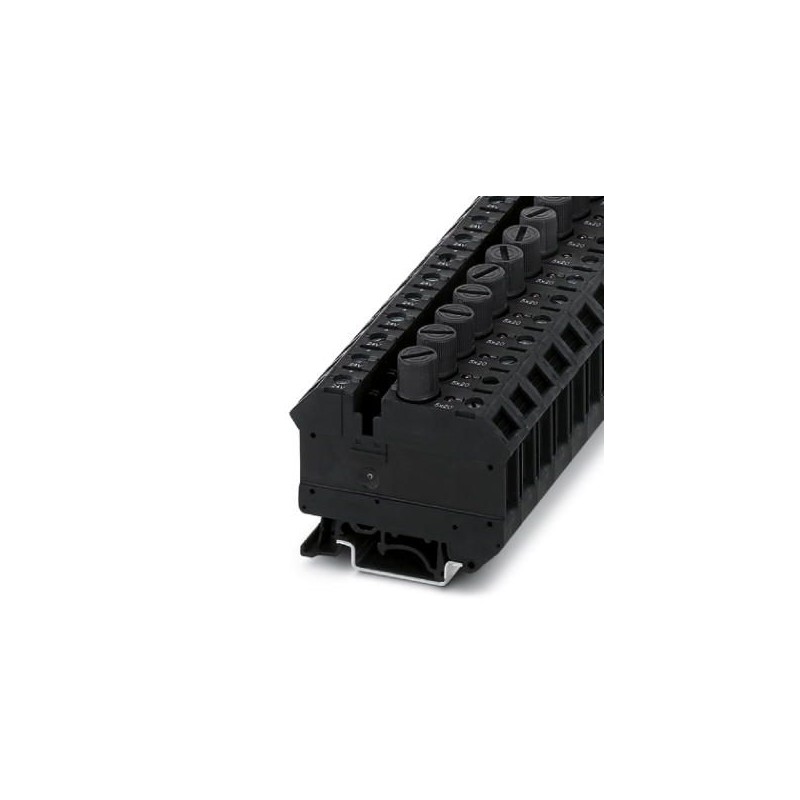

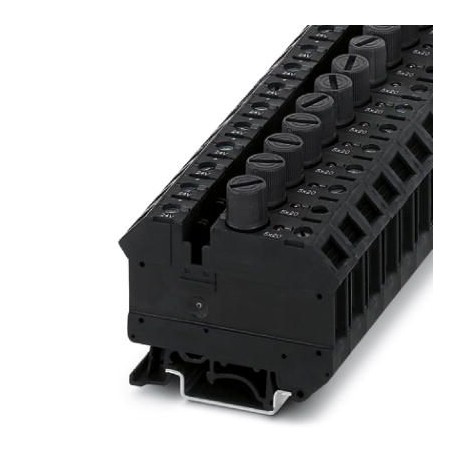

UK 10-DREHSILED 24 (5X20) 3005138 PHOENIX CONTACT Morsetti portafusibili componibili
UK 10-DREHSILED 24 (5X20)
3005138
PHOENIX_CONTACT
Morsetti portafusibili componibili
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3005138 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1235 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 458 (C_1_2017) |
| GTIN | 4017918091071 |
| Peso per pezzo (confezione esclusa) | 34,400 g |
| Numero tariffa doganale | 85369095 |
| Paese di origine | PL (Polonia) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 16 mm² |
| Colore | nero |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Potenza dissipata massima in condizioni nominali | 2,43 W |
| Fusibile | G / 5 x 20 |
| Tipo di fusibile | Vetro / ceramica / ... |
| Tensione impulsiva di dimensionamento | 4 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Campo di tensione, con LED | 15 V AC/DC ... 30 V AC/DC |
| Campo di corrente, LED | 1 mA ... 2,5 mA |
| Attacco a norma | IEC 60947-7-3 |
| Corrente di carico massima | 10 A |
| Corrente nominale IN | 10 A |
| Tensione nominale UN | 500 V |
| 800 V (come morsetto sezionatore) | |
| Parete laterale aperta | No |
| N. poli | 1 |
| Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
| Specifica di prova vibrazioni, rumori a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro di prova | Controllo della durata categoria 1, classe B, sulla cassetta di distribuzione del veicolo |
| Frequenza di prova | f1= 5 Hz a f2= 150 Hz |
| Livello ASD | 1,857 (m/s2)2/Hz |
| Accelerazione | 0,8 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato test di sollecitazioni meccaniche | Controllo superato |
| Specifica di prova test di sollecitazioni meccaniche | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma urti | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 12 mm |
|---|---|
| Lunghezza | 62 mm |
| Altezza NS 35/7,5 | 57,2 mm |
| Altezza NS 35/15 | 64,7 mm |
| Altezza NS 32 | 62,2 mm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 6 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 10 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 10 mm² |
| Sezione con ponticello a innesto rigido max. | 10 mm² |
| Sezione con ponticello a innesto flessibile max. | 10 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 4 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 10 mm² |
| Sezione con ponticello a innesto rigido max. | 10 mm² |
| Sezione con ponticello a innesto flessibile max. | 10 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 11 mm |
| Calibro a tampone | B6 |
| Filettatura | M4 |
| Coppia min. | 1,5 Nm |
| Coppia max. | 1,8 Nm |
Normative e prescrizioni
| Attacco a norma | UL |
|---|---|
| IEC 60947-7-3 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3005138-UK 10-DREHSILED 24 (5X20) | 106 Kbytes |
|
