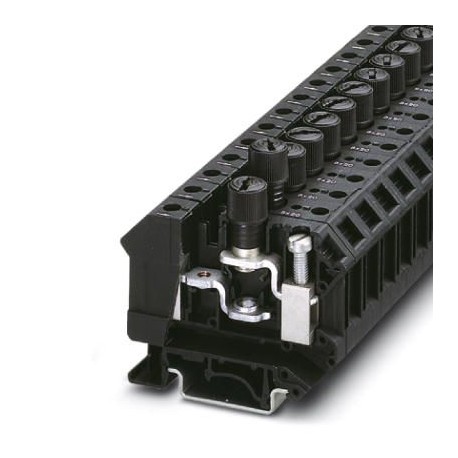

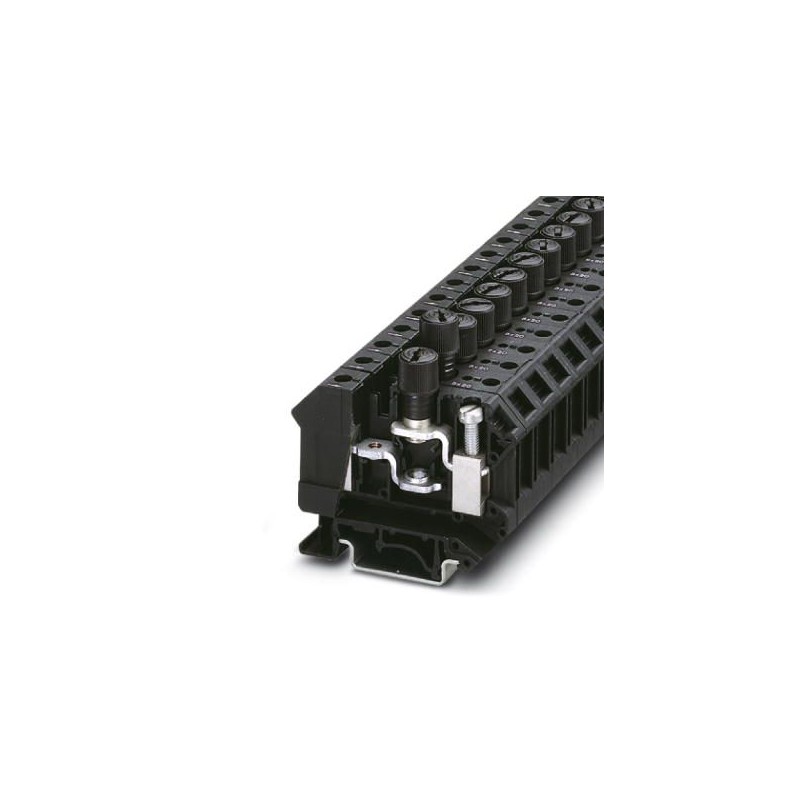

PHOENIX_CONTACT UK 10-DREHSI (5X20) 3005109 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

UK 10-DREHSI (5X20) 3005109 PHOENIX CONTACT Morsetti portafusibili componibili

Riferimento: UK 10-DREHSI (5X20)

Codice: 3005109

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetti portafusibili componibili
Morsettiera portafusibili, tipo fusibile: vetro/ceramica/..., tipo fusibile: G/5 x 20, tensione nominale: 500 V, corrente nominale: 10 A, numero di poli: 1, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 1,5 mm², sezione: 0,5 mm²- 16 mm², classe di montaggio: NS 35/7,5, NS35/15, NS32, colore: nero

Categorie:

  • morsetti di giunzione > morsetto componibile di sicurezza
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 12,65 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione3005109
Pezzi/conf.50 PZ
Sales keyBE1235 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 458 (C_1_2017)
GTIN4017918091040
Peso per pezzo (confezione esclusa)33,663 g
Numero tariffa doganale85369095
Paese di originePL (Polonia)

Generalità

Numero di piani1
Numero collegamenti2
Sezione nominale16 mm²
Colorenero
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Potenza dissipata massima in condizioni nominali2,43 W
FusibileG / 5 x 20
Tipo di fusibileVetro / ceramica / ...
Tensione impulsiva di dimensionamento4 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Attacco a normaIEC 60947-7-3
Corrente di carico massima10 A
Corrente nominale IN10 A
Tensione nominale UN500 V (come morsetto portafusibili)
800 V (come morsetto sezionatore)
Tensione nominale di esercizio250 V
Parete laterale apertaNo
N. poli1
Specifica di prova protezione antinfortunisticaDIN EN 50274 (VDE 0660-514):2002-11
Protezione dai contatti accidentalicon garanzia
Protezione per le ditacon garanzia
Risultato prova vibrazioni, rumori a banda largaControllo superato
Specifica di prova vibrazioni, rumori a banda largaDIN EN 50155 (VDE 0115-200):2008-03
Spettro di provaControllo della durata categoria 1, classe B, sulla cassetta di distribuzione del veicolo
Frequenza di provaf1= 5 Hz a f2= 150 Hz
Livello ASD1,857 (m/s2)2/Hz
Accelerazione0,8 g
Durata di prova per asse5 h
Direzioni di provaAsse X, Y e Z
Risultato test di sollecitazioni meccanicheControllo superato
Specifica di prova test di sollecitazioni meccanicheDIN EN 50155 (VDE 0115-200):2008-03
Forma urtiSemisinusoidale
Accelerazione5g
Durata urti30 ms
Numero di urti per direzione3
Direzioni di provaAsse X, Y e Z (pos. e neg.)
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))130 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)28 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza12 mm
Lunghezza62 mm
Altezza NS 35/7,557,2 mm
Altezza NS 35/1564,7 mm
Altezza NS 3262,2 mm

Dati di collegamento

Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.16 mm²
Sezione conduttore flessibile min.0,5 mm²
Sezione conduttore flessibile max.16 mm²
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.6
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,5 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.10 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.10 mm²
Sezione con ponticello a innesto rigido max.10 mm²
Sezione con ponticello a innesto flessibile max.10 mm²
2 conduttori stesso diametro, rigidi min.0,5 mm²
2 conduttori stesso diametro, rigidi max.4 mm²
2 conduttori stesso diametro, flessibili min.0,5 mm²
2 conduttori stesso diametro, flessibili max.4 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max.4 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.10 mm²
Sezione con ponticello a innesto rigido max.10 mm²
Sezione con ponticello a innesto flessibile max.10 mm²
CollegamentoConnessione a vite
Lunghezza di spelatura11 mm
Calibro a tamponeB6
FilettaturaM4
Coppia min.1,5 Nm
Coppia max.1,8 Nm

Normative e prescrizioni

Attacco a normaCSA
IEC 60947-7-3
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 3005109 Morsetti di giunzione (EC000899)

Nome caratteristicatipo di fusibile (EF002530)
Valore caratteristicaaltro
Nome caratteristicatipo di portafusibili (EF002531)
Valore caratteristicaaltro
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.5 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica10 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica500 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a vite
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica12 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica62.037706 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica56.266394 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicanero

DATASHEET - PDF
