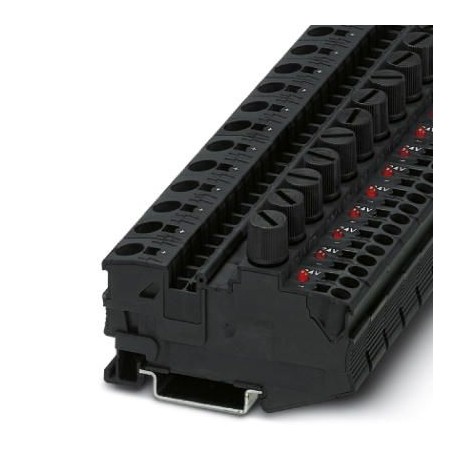

DT 6/2,5-DREHSILED 24 (5X20) 3034251 PHOENIX CONTACT Morsetti portafusibili componibili
DT 6/2,5-DREHSILED 24 (5X20)
3034251
PHOENIX_CONTACT
25
Morsetti portafusibili componibili
Morsettiera portafusibili, per cartuccia fusibile G, sezione: 0,5-10 mm², AWG: 20-8, larghezza: 12,2 mm, colore: nero
morsetti di giunzione > morsetto componibile di sicurezza
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3034251 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | BE2235 - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 213 (CL_2009) |
| GTIN | 4046356052801 |
| Peso per pezzo (confezione esclusa) | 24,733 g |
| Numero tariffa doganale | 85369095 |
| Paese di origine | PL (Polonia) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 2,5 mm² |
| Colore | nero |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Fusibile | G / 5 x 20 |
| Tipo di fusibile | Vetro / ceramica / ... |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Campo di tensione, con LED | 12 V AC/DC ... 30 V AC/DC |
| Campo di corrente, LED | 1 mA ... 2,5 mA |
| Attacco a norma | IEC 60947-7-3 |
| Corrente di carico massima | 10 A (con una sezione conduttore di 4 mm²) |
| Corrente nominale IN | 10 A |
| Tensione nominale UN | 500 V |
| Attacco a norma | IEC 60947-7-1 |
| Parete laterale aperta | No |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 10 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 8 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² |
| Collegamento | Connessione a inserimento diretto |
| Lunghezza di spelatura | 12 mm |
| Calibro a tampone | A5 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| IEC 60947-7-3 | |
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Caratteristica | Valore |
|---|---|
| tipo di fusibile (EF002530) | altro |
| tipo di portafusibili (EF002531) | altro |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.5 mm² |
| corrente nominale In (EF008250) | 10 A |
| tensione nominale (EF000228) | 500 V |
| numero di piani (EF002659) | 1 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 12.3 mm |
| altezza (EF000040) | 71.5 mm |
| profondità (EF000049) | 49.761996 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | nero |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3034251-DT 6/2,5-DREHSILED 24 (5X20) | 134 Kbytes |
|
