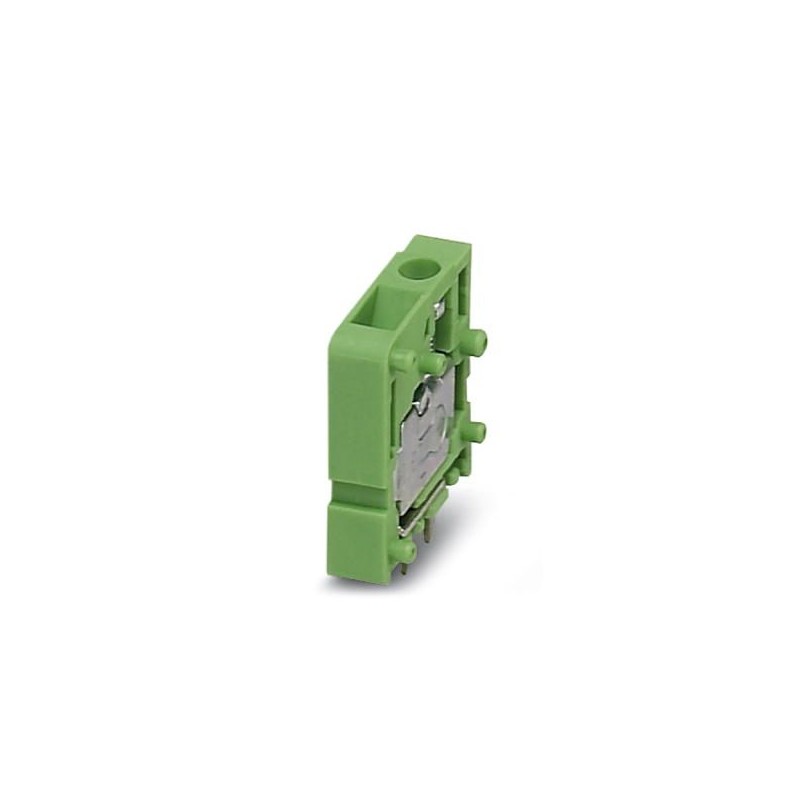

PHOENIX_CONTACT FRONT 2,5-V/SA 5-EX-8 MRZ 1995774 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

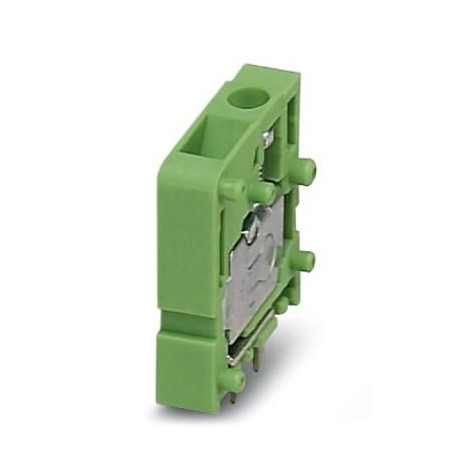

FRONT 2,5-V/SA 5-EX-8 MRZ 1995774 PHOENIX CONTACT PCB terminal block

Riferimento: FRONT 2,5-V/SA 5-EX-8 MRZ

Codice: 1995774

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 21 A, sezione nominale: 2,5 mm², numero di potenziali: 8, numero di file: 1, numero di poli per fila: 8, famiglia di articoli: FRONT 2,5-V-EX, passo: 5 mm, tipo di collegamento: Collegamento a vite frontale, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 90 °, colore: verde, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,5 mm, numero di perni a saldare per potenziale: 2, tipo di imballaggio: in scatola

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 225,43 €

Prezzo unitario: 22,543 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Chiave Dati Commerciali

OrderkeyMillione nove cento novanta cinque mila sette cento settanta quattro
Unità d'imballaggio10 pc
Quantità di ordine minimo10 pc
NotaMade to Order (non restituibili)
GTIN4017918995607
Peso per Pezzo (escluso imballaggio)35.020 g
Personalizzato numero di tariffaOttanta cinque millioni tre cento sessanta nove mila dieci
Paese di origineDE (Germania)

Proprietà dell'elemento

Articolo breve descrizionePCB terminal block
Gamma di articoliFRONT 2,5-V-EX
Passo5 mm
Numero di posizioniOtto
Metodo di connessioneAnteriore con connessione a vite
La filettatura della viteM2,5
Tipo di montaggioSaldatura ad onda
Disposizione dei PinLineare doppio pinning
Numero di livelliUno

Capacità di collegamento

Sezione conduttore solido0,2 mm2 ... 2.5 mm2
Sezione conduttore flessibile0,2 mm2 ... 2.5 mm2
Sezione conduttore AWG / kcmil24 ... 14
Sezione conduttore flessibile con puntale senza manicotto di plastica0,25 mm2 ... 1,5 mm2
Sezione conduttore flessibile con puntale, con manicotto in plastica0,25 mm2 ... 1,5 mm2
2 conduttori con la stessa sezione trasversale, tinta0,2 mm2 ... 0,75 mm2
2 conduttori con la stessa sezione trasversale e flessibile0,2 mm2 ... 0,75 mm2
2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica0,25 mm2 0,34 mm2 ...
Lunghezza di spelatura9 mm
Coppia0,4 Nm 0,5 Nm ...

Materiale dati di contatto

NotaWEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale a contatto con ilLega Cu
Le caratteristiche della superficieTin-plated
La superficie di metallo punto terminale (strato superiore)Stagno (4 - 8 µm Sn)
La superficie di metallo di saldatura area (strato superiore)Stagno (4 - 8 µm Sn)

I dati dei materiali - custodia

Materiale isolantePA
Gruppo materiali isolantiIo
CTI secondo IEC 60112Sei cento
Classe di infiammabilità secondo UL 94V0
Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12Otto cento cinquanta
Glow wire temperatura di accensione GWIT secondo EN 60695-2-13Sette cento settanta cinque
Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2125 °C

Dimensioni del prodotto

Disegno dimensionale
Lunghezza [ l ]18,5 mm
Passo5 mm
Altezza (senza spina a saldare)20 mm
Spina a saldare [P]3.5 mm
Spaziatura Pin5 mm
Pin dimensioni0,8 x 0,8 mm
La dimensione di una35 mm

Dimensioni per la progettazione PCB

Diametro del foro1.2 mm
Spaziatura Pin5 mm

Imballaggio informazioni

Tipo di imballaggioimballato in cartone
Pezzi per confezioneDieci
Denominazione unità di imballaggioPz.

Condizioni ambientali

Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Temperatura ambiente (assemblea)-5 °C ... 100 °C
Temperatura ambiente (esercizio)-40 °C

La cessazione e il metodo di connessione

Test per il conduttore danno e il rilassamentoIEC 60999-1:1999-11
Test superato

Prova di Pull-out

Prova di Pull-outIEC 60999-1:1999-11
Test superato
Sezione conduttore / conduttore / tipo di forza di trazione0,2 mm2 / solido / > 10 N
0,2 mm2 / flessibile / > 10 N
2,5 mm2 / flessibile / > 50 N
2,5 mm2 / solido / > 50 N

Prove meccaniche secondo norma

Specifiche di provaIEC 60947-7-4

Aria distanze in aria e superficiali rispetto delle distanze

Gruppo materiali isolantiIo
Tensione250 V

Norme e Regolamenti

Connessione in acc. con standardEN-VDE
CSA

Ambientale Di Conformità Del Prodotto

Cina RoHSEcologico periodo di utilizzo: illimitato = EFUP-e
Sostanze pericolose al di sopra dei valori soglia

Classificazioni

ETIM for 1995774 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica23 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica8
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica5 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica21 A
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a vite
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.2 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica3.5 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-50 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
