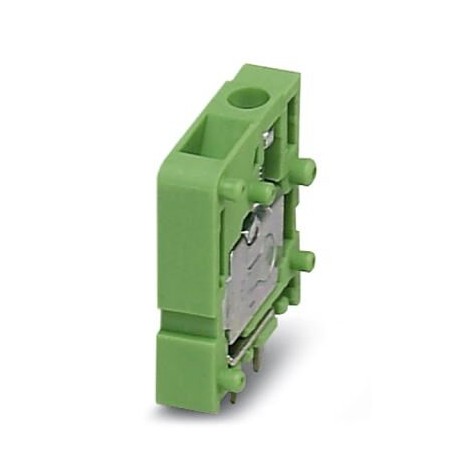

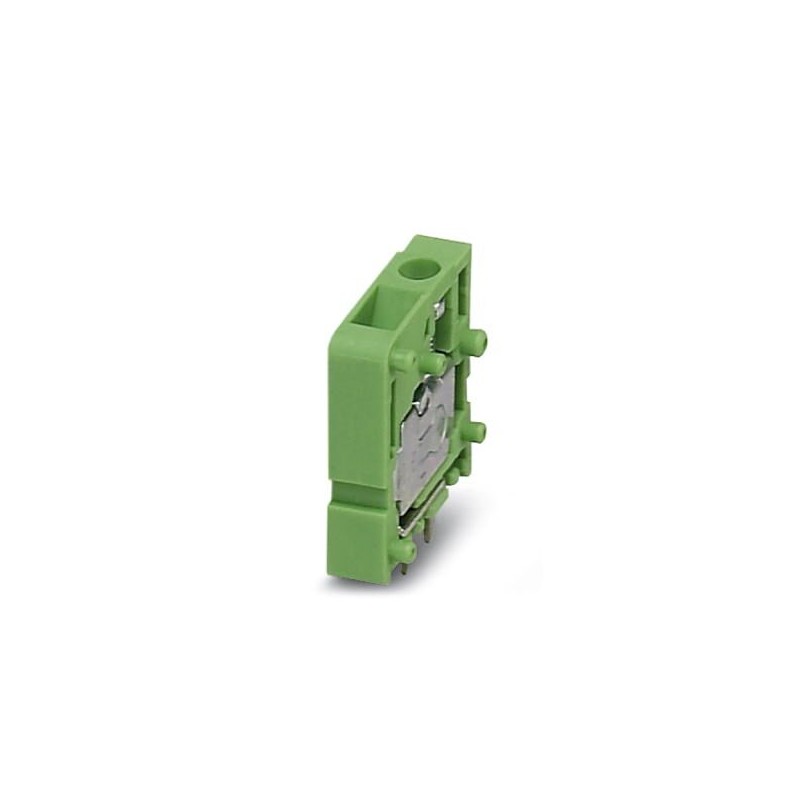

FRONT 2,5-V/SA 5-EX-3 BD:T2+ 1775039 PHOENIX CONTACT PCB terminal block Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FRONT 2,5-V/SA 5-EX-3 BD:T2+ 1775039 PHOENIX CONTACT PCB terminal block

FRONT 2,5-V/SA 5-EX-3 BD:T2+

1775039

PHOENIX_CONTACT

10

PCB terminal block

Maggiori dettagli


Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


PCB terminal block, corrente nominale: 21, passo: 5 mm, il numero di posizioni: 3, metodo di connessione: Anteriore connessione a vite, montaggio: saldatura ad Onda, direttore del PWB di connessione di direzione di 90 °, colore: verde

Chiave Dati Commerciali

OrderkeyMillione sette cento settanta cinque mila trenta nove
Unità d'imballaggioUno
GTIN4046356497190
Personalizzato numero di tariffaOttanta cinque millioni tre cento sessanta nove mila dieci

Proprietà dell'elemento

Articolo breve descrizionePCB terminal block
Gamma di articoliFRONT 2,5-V-EX
Passo5 mm
Numero di posizioniTre
Metodo di connessioneAnteriore con connessione a vite
La filettatura della viteM2,5
Tipo di montaggioSaldatura ad onda
Disposizione dei PinLineare doppio pinning
Numero di livelliUno
Numero di connessioniTre
Numero di potenzialiTre

Parametri elettrici

Corrente nominale21 Un

Capacità di collegamento

Sezione conduttore solido0,2 mm2 ... 2.5 mm2
Sezione conduttore flessibile0,2 mm2 ... 2.5 mm2
Sezione conduttore AWG / kcmil24 ... 14
Sezione conduttore flessibile con puntale senza manicotto di plastica0,25 mm2 ... 1,5 mm2
Sezione conduttore flessibile con puntale, con manicotto in plastica0,25 mm2 ... 1,5 mm2
2 conduttori con la stessa sezione trasversale, tinta0,2 mm2 ... 0,75 mm2
2 conduttori con la stessa sezione trasversale e flessibile0,2 mm2 ... 0,75 mm2
2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica0,25 mm2 0,34 mm2 ...
Lunghezza di spelatura9 mm
Coppia0,4 Nm 0,5 Nm ...

Materiale dati di contatto

NotaWEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale a contatto con ilLega Cu
Le caratteristiche della superficieTin-plated
La superficie di metallo punto terminale (strato superiore)Stagno (4 - 8 µm Sn)
La superficie di metallo di saldatura area (strato superiore)Stagno (4 - 8 µm Sn)

I dati dei materiali - custodia

Materiale isolantePA
Gruppo materiali isolantiIo
CTI secondo IEC 60112Sei cento
Classe di infiammabilità secondo UL 94V0
Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12Otto cento cinquanta
Glow wire temperatura di accensione GWIT secondo EN 60695-2-13Sette cento settanta cinque
Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2125 °C

Dimensioni del prodotto

Disegno dimensionale
Lunghezza [ l ]18,5 mm
Passo5 mm
Altezza (senza spina a saldare)20 mm
Spina a saldare [P]3.5 mm
Spaziatura Pin5 mm
Pin dimensioni0,8 x 0,8 mm
La dimensione di una10 mm

Dimensioni per la progettazione PCB

Diametro del foro1.2 mm
Spaziatura Pin5 mm

Imballaggio informazioni

Tipo di imballaggioimballato in cartone
Pezzi per confezioneDieci
Denominazione unità di imballaggioPz.

Condizioni ambientali

Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Temperatura ambiente (assemblea)-5 °C ... 100 °C
Temperatura ambiente (esercizio)-40 °C (a Seconda della capacità di trasporto di corrente/curva di declassamento)

La cessazione e il metodo di connessione

Test per il conduttore danno e il rilassamentoIEC 60999-1:1999-11
Test superato

Prova di Pull-out

Prova di Pull-outIEC 60999-1:1999-11
Test superato
Sezione conduttore / conduttore / tipo di forza di trazione0,2 mm2 / solido / > 10 N
0,2 mm2 / flessibile / > 10 N
2,5 mm2 / flessibile / > 50 N
2,5 mm2 / solido / > 50 N

Prove elettriche

Corrente nominale21 Un

Aria distanze in aria e superficiali rispetto delle distanze

Gruppo materiali isolantiIo
Tensione nominale di isolamento (III/3)176 V

Norme e Regolamenti

Connessione in acc. con standardEN-VDE

Ambientale Di Conformità Del Prodotto

Cina RoHSEcologico periodo di utilizzo: illimitato = EFUP-e
Sostanze pericolose al di sopra dei valori soglia

Classificazioni

eCl@ss

eCl@ss 4.0Venti sette millioni cento quaranta un mille cento undici
eCl@ss 4.1Venti sette millioni cento quaranta un mille cento nove
eCl@ss 5.0Venti sette millioni cento quaranta un mille cento novanta
eCl@ss 5.1Venti sette millioni due cento sessanta un mille cento
eCl@ss 6.0Venti sette millioni due cento sessanta un mille cento
eCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento uno
eCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento uno
eCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643

UNSPSC

UNSPSC 6.01Trenta millioni due cento undici mila otto cento uno
UNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta due
UNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta due
UNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta due
UNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
