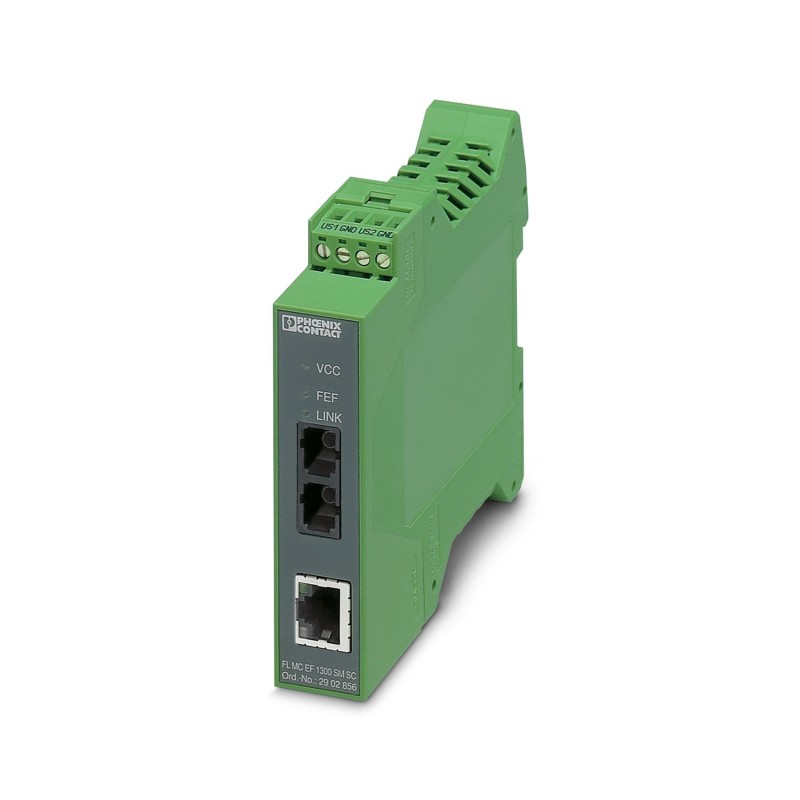

FL MC EF 1300 SM SC 2902856 PHOENIX CONTACT Convertitori in fibra ottica
FL MC EF 1300 SM SC
2902856
PHOENIX_CONTACT
Convertitori in fibra ottica
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2902856 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC311 - |
| Pagina catalogo | Pagina 337 (C_6_2017) |
| GTIN | 4046356689212 |
| Peso per pezzo (confezione esclusa) | 174,400 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Didascalia | Esecuzione compatta |
| Larghezza | 22,5 mm |
| Altezza | 99 mm |
| Profondità | 114,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 65 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 30 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| 2000 m (secondo omologazione UL) | |
| Grado di protezione | IP20 |
Generalità
| Isolamento galvanico | secondo IEEE 802.3 |
|---|---|
| Separazione galvanica | VCC // FE // Ethernet |
| Latenza | ± 1,3 µs (Modalità Store&Forward, 10/100 MBit/s, in base alla dimensione del frame) |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Peso netto | 174,4 g |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| MTBF | 284 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 74 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| MTTF | 1400 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 599 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 101 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| UL, USA / Canada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D |
Alimentazione
| Range tensione di alimentazione | 18 V DC ... 30 V DC (Connessione a vite) |
|---|---|
| 18 V DC ... 30 V DC (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) | |
| Corrente assorbita tipica | < 100 mA (24 V DC) |
| Circuito di protezione | Prot. contro inversione polarità |
| Collegamento | Morsetto a vite estraibile (COMBICON), ridondanza possibile |
| Sezione conduttore flessibile max. | 2,50 mm² |
| Sezione conduttore flessibile min. | 0,20 mm² |
| Sezione conduttore rigido max. | 2,50 mm² |
| Sezione conduttore rigido min. | 0,20 mm² |
| Sezione max. del conduttore flessibile AWG | 14 |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione trasversale conduttore AWG min. | 24 |
Interfacce seriali
| Interfaccia 1 | Interfaccia Ethernet, 10/100Base-T(X) a norma IEEE 802.3u |
|---|---|
| Numero porte | 1 |
| Collegamento | Connettore femmina RJ45, schermato |
| Mezzo trasmissivo | Rame |
| Lunghezza di trasmissione | 100 m (twisted pair schermato) |
| Modalità auto-negoziazione | Auto |
| Link through | Link Fault Pass Through |
| Funzionalità di base | Convertitori store and forward |
| Commutazione MDI-/MDI-X | Auto-MDI(X) |
| LED di segnalazione | Activity, Link-Status, 10/100 MBit/s |
Interfaccia ottica LWL
| Capacità di trasmissione minima | ≥ -15 dBm ((9/125 µm) in modo dinamico in modalità Link (average)) |
|---|---|
| Capacità di trasmissione massima | ≤ -8 dBm ((9/125 µm) in modo dinamico in modalità Link (average)) |
| Sensibilità di ricezione minima | -31 dBm (dinamico in modalità Link (average)) |
| Limite di sovraeccitazione ricevitore | -7 dBm (dinamico in modalità Link (average)) |
| Lunghezza d'onda | 1300 nm |
| Distanza di trasmissione incl. riserva di sistema da 3 dB | 36 km (con F-E 9/125 0,36 dB/km) |
| 32 km (con F-E 9/125 0,4 dB/km) | |
| 26 km (con F-E 9/125 0,5 dB/km) | |
| Mezzo trasmissivo | Fibra di vetro Singlemode |
| Collegamento | SC-Duplex |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Caduta libera secondo IEC 60068-2-32 |
| Risultato della prova | 1 m |
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale |
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | ± 6 kV (Grado severità collaudo 3) |
| Scarica indiretta | ± 6 kV |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 3 GHz (Grado severità collaudo 3) |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-5 |
| Segnale | ± 1 kV (Linea dati, asimmetrica) |
| Norme/Disposizioni | EN 55032 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Denominazione | Distanze in aria e linee di fuga |
| Norme/Disposizioni | EN 60950-1 |
| Isolamento galvanico | secondo IEEE 802.3 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | A |
| DNV GL-Vibration | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
| Omologazione navale | DNV GL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2902856-FL MC EF 1300 SM SC | 190 Kbytes |
|
