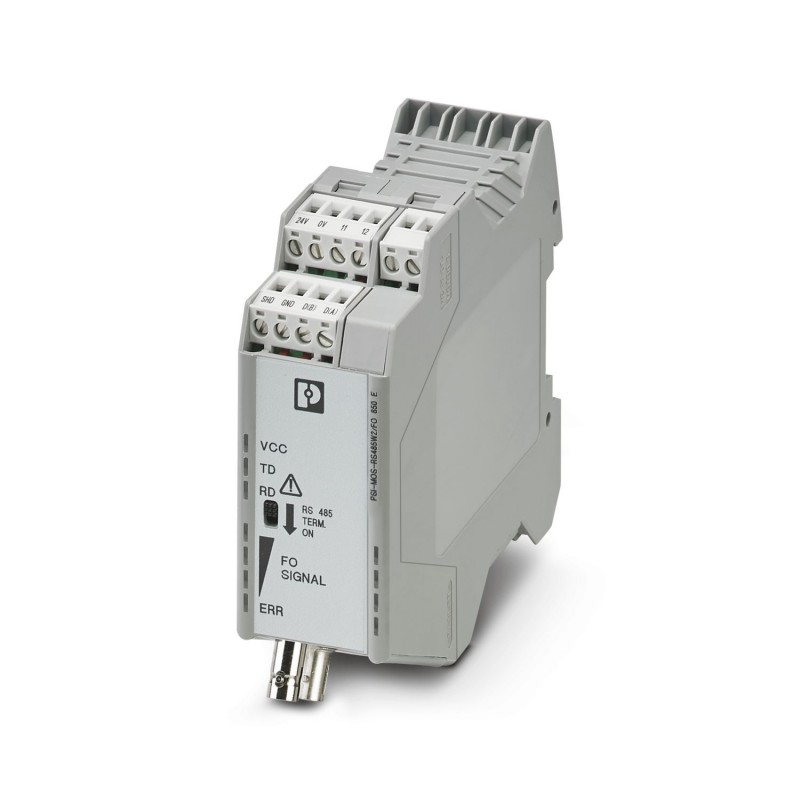

PSI-MOS-RS485W2/FO 850 E 2708339 PHOENIX CONTACT Convertitori in fibra ottica
PSI-MOS-RS485W2/FO 850 E
2708339
PHOENIX_CONTACT
Convertitori in fibra ottica
Convertitore in fibra ottica con diagnostica ottica integrata, contatto di allarme, per sistemi bus RS-485 a 2 fili (SUCONET K, Modbus ...) fino a 500 kBit/s, codifica NRZ, apparecchiatura terminale con interfaccia in fibra ottica (BFOC), 850 nm, per cavi PCF/fibra di vetro (multimodale)
Convertitore FO con diagnostica ottica integrata, contatto di allarme, per sistemi bus a 2 fili RS-485 (SUCONET K, Modbus...) fino 500 kBit/s, codifica NRZ, terminale con interfaccia FO (BFOC), 850 nm, per PCF/fibra di vetro (Multimode)
materiale d’installazione per reti di comunicazione dnt/fnt > media converter
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
Caratteristiche articolo
| Tipo di prodotto | Convertitori di supporti |
| MTTF | 957 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 426 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 176 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| MTBF | 272 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 44 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 13 |
Caratteristiche elettriche
| Separazione galvanica | VCC // RS-485 |
| Potenza dissipata massima in condizioni nominali | 2,88 W |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min.) |
| Alimentazione | |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (mediante morsetto a vite a innesto COMBICON) |
| Tensione nominale | 24 V DC (secondo UL) |
| Corrente assorbita tipica | 120 mA (24 V DC) |
| Max. corrente assorbita | 130 mA |
| ≤ 2 A (In caso di impiego in una stazione di collegamento, tramite il connettore bus per guide DIN) | |
Dati di uscita
| Commutazione | |
| Denominazione uscita | Uscita relè |
| Descrizione dell'uscita | Uscita segnalazione guasti |
| Numero uscite | 1 |
| Max. tensione commutabile | 60 V DC (Carico ohmico, carico generale) |
| 30 V AC (Carico ohmico) | |
| 42 V AC (Picco, carico ohmico) | |
| Corrente di carico permanente | 0,46 A |
Dati di collegamento
| Alimentazione | |
| Collegamento | Morsetto a vite a innesto COMBICON |
| Lunghezza di spelatura | 7,00 mm |
| Coppia di serraggio | 0,56 Nm ... 0,79 Nm |
Interfacce
| Distorsione bit, ingresso | ± 35 % (ammissibile) |
| Distorsione bit, uscita | < 6,25 % |
| Ritardo bit | ≤ 1 Bit |
| Segnale | Modbus |
| S-BUS | |
| Suconet K | |
| J-BUS | |
| DATA HIGHWAY | |
| Dati: fibra ottica | |
| Numero di canali | 1 |
| Capacità di trasmissione minima | -4 dBm (200/230 µm) |
| -17,6 dBm (50/125 µm) | |
| -14 dBm (62,5/125 µm) | |
| Distanza di trasmissione incl. riserva di sistema da 3 dB | 2800 m (F-K 200/230 8 dB/km con connettore a montaggio rapido) |
| 4200 m (con F-G 50/125 2,5 dB/km) | |
| 3300 m (con F-G 62,5/125 3,0 dB/km) | |
| Protocollo di trasmissione | trasparenza di protocollo verso l'interfaccia RS-485 |
| Collegamento | B-FOC (ST®) |
| Lunghezza d'onda | 850 nm |
| Sensibilità di ricezione minima | -32,5 dBm (50/125 µm) |
| -32,5 dBm (62,5/125 µm) | |
| -32,1 dBm (200/230 µm) | |
| Sensibilità di ricezione max. | -3 dBm (200/230 µm) |
| Mezzo trasmissivo | Fibra PCF |
| Fibra di vetro Multimode | |
| Dati: Interfaccia RS-485, 2 fili | |
| Velocità di trasmissione seriale | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s |
| Collegamento | Morsetto a vite estraibile |
| Lunghezza di trasmissione | ≤ 1200 m (in base alla velocità dati con linea dati schermata, twisted) |
| Resistenza terminale | 390 Ω (inseribile) |
| 220 Ω | |
| 390 Ω | |
| Cavo unipolare/Punto di collegamento rigido | 0,2 mm² ... 2,5 mm² |
| Cavo unipolare/Punto di collegamento flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione max. del conduttore flessibile AWG | 14 |
| Sezione min. conduttore flessibile AWG | 24 |
| Cavo unipolare/punto di connessione rigido AWG max. | 14 |
| Cavo unipolare/punto di connessione rigido AWG min. | 24 |
| Mezzo trasmissivo | Rame |
| Formato dati/Codifica dati | UART (conversione 11/10 bit, NRZ), tolleranza a slittamento |
| Commutazione direzione dati | Automatica |
Dimensioni
| Larghezza | 35 mm |
| Altezza | 99 mm |
| Profondità | 105 mm |
Indicazioni materiale
| Colore (Custodia) | grigio (RAL 7042) |
| Materiale (Custodia) | PA 6.6-FR |
Cavo / linea
| Cavo in fibra ottica | |
| Tipi di fibre | 200/230 µm |
| 50/125 µm | |
| 62,5/125 µm | |
| fibra PCF | |
| fibra di vetro | |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 5000 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota) |
| ≤ 2000 m (Aree Ex) | |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
Omologazioni
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | UL 21 ATEX 2550X |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| ATEX, interfaccia in fibra ottica | |
| Siglatura | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Certificato | PTB 06 ATEX 2042 U |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| IECEx | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | IECEx ULD 21.00013X |
| UL, USA / Canada | |
| Siglatura | Class I, Zone 2, AEx ec IIC T4 Gc |
| Ex ec IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Omologazione Corea del Sud, KC | |
| Certificato | KCC-REI-PCK-FOCVT2708339 |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04-1985 G3 Harsh Group A |
| Costruzioni navali | |
| Siglatura | DNV GL |
| Dati DNV GL | |
| Temperature | B |
| Humidity | A |
| Vibrazione | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Emissione disturbi | EN 55011 |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | ± 6 kV |
| Scarica in aria | ± 8 kV |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Intensità di campo | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | ± 2 kV |
| Segnale | ± 2 kV |
| Osservazioni | Criterio B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Ingresso | ± 0,5 kV |
| Segnale | ± 1 kV |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55011 |
| Osservazioni | Classe A, campo di impiego industria |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
Normative e prescrizioni
| Privo di sostanze incidenti sulla reticolazione di vernici | VDMA 24364:2018-05 |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | No |
| Fast Ethernet (EF003536) | No |
| Gigabit Ethernet (EF003546) | No |
| Power over Ethernet (EF005178) | Sì |
| tipo di tensione di alimentazione (EF002991) | DC |
| tensione di alimentazione DC (EF007534) | 18 V |
| altezza (EF000040) | 103.63 mm |
| larghezza (EF000008) | 35.2 mm |
| profondità (EF000049) | 103.74 mm |
