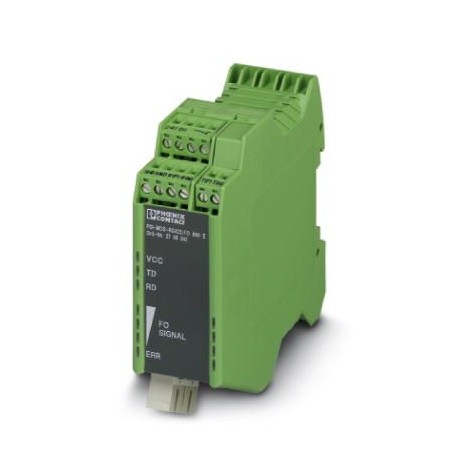

PSI-MOS-RS422/FO1300 E 2708575 PHOENIX CONTACT Convertitori in fibra ottica
PSI-MOS-RS422/FO1300 E
2708575
PHOENIX_CONTACT
Convertitori in fibra ottica
Convertitore in fibra ottica, con diagnostica ottica integrata, contatto di allarme, per RS-422/RS-485 a 4 fili/INTERBUS fino a 2 Mbit/s, Apparecchiatura terminale con interfaccia in fibra ottica (SC-Duplex), 1300 nm, per cavo in fibra di vetro
materiale d’installazione per reti di comunicazione dnt/fnt > media converter
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2708575 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC216 - |
| Pagina catalogo | Pagina 331 (C_6_2017) |
| GTIN | 4046356176293 |
| Peso per pezzo (confezione esclusa) | 190,680 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
Generalità
| Canali di trasmissione | 2 (1/1) RD, TD, full duplex |
|---|---|
| Distorsione bit ingresso | ± 35 % (ammissibile) |
| Distorsione bit, uscita | < 6,25 % |
| Separazione galvanica | VCC // RS-422 |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 89/336/CEE |
| Emissione disturbi | EN 55011 |
| Peso netto | 190,68 g |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| MTBF | 544 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 113 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| UL, USA / Canada | 508 Listed |
| 508 Recognized |
Alimentazione
| Tensione nominale | 24 V DC (secondo omologazione UL) |
|---|---|
| Range tensione di alimentazione | 18 V DC ... 32 V DC |
| Corrente assorbita tipica | 110 mA (24 V DC) |
| Collegamento | Morsetto a vite a innesto COMBICON |
Interfacce seriali
| Interfaccia 1 | Interfaccia RS-422, secondo ITU-T V.11, EIA/TIA-422, DIN 66348-1 |
|---|---|
| Funzionamento | full duplex |
| Collegamento | Morsetto a vite estraibile |
| Mezzo trasmissivo | Rame |
| Lunghezza di trasmissione | ≤ 1000 m (in base alla velocità dati con linea dati schermata, twisted) |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Velocità di trasmissione seriale | ≤ 2 MBit/s |
Interfaccia ottica LWL
| Lunghezza d'onda | 1300 nm |
|---|---|
| Distanza di trasmissione incl. riserva di sistema da 3 dB | 27 km (con F-G 50/125 0,7 dB/km F a 1300 nm) |
| 22 km (con F-G 62,5/125 0,8 dB/km a 1300 nm) | |
| 45 km (con F-E 9/125 0,4 dB/km a 1300 nm) | |
| Mezzo trasmissivo | Fibra di vetro Multimode |
| Fibra di vetro Singlemode | |
| Protocollo di trasmissione | trasparenza di protocollo verso l'interfaccia RS-422 |
| Collegamento | SC-Duplex |
Uscite digitali
| Denominazione uscita | Uscita relè |
|---|---|
| Descrizione dell'uscita | Uscita segnalazione guasti |
| Numero uscite | 1 |
| Max. tensione commutabile | 60 V DC |
| 42 V AC | |
| Corrente di carico permanente | 1 A |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 89/336/CEE |
|---|---|
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
| Emissione disturbi | EN 55011 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | ± 6 kV |
| Norme/Disposizioni | EN 61000-4-3 |
| EN 61000-4-4 | |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-5 |
| Segnale | ± 1 kV |
| Norme/Disposizioni | EN 55011 |
| EN 61000-4-6 | |
| Urti | 15g in ogni direzione, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA / Canada | 508 Listed |
| 508 Recognized | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | A |
| DNV GL-Vibration | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
| Omologazione navale | DNV GL |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | No |
| Fast Ethernet (EF003536) | No |
| Gigabit Ethernet (EF003546) | No |
| Power over Ethernet (EF005178) | Sì |
| tipo di tensione di alimentazione (EF002991) | DC |
| tensione di alimentazione DC (EF007534) | 18 V |
| altezza (EF000040) | 104.53 mm |
| larghezza (EF000008) | 35.2 mm |
| profondità (EF000049) | 102.59 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2708575-PSI-MOS-RS422/FO1300 E | 128 Kbytes |
|
